متعددة المواد أم المعادن المسطحة؟
شكل المادة يحدد MM أو FM. المطابقة في دليل مواد الحروف البارزة.
- أكّد شكل المادة وأقصى ارتفاع للجانب ونصف القطر والعمليات المطلوبة.
أداة اختيار ماكينة ثني الحروف البارزة
قارن بين 7 ماكينات حروف بارزة لثني الجوانب
أجب عن ثلاثة أسئلة عملية لإنشاء قائمة أولية مختصرة بالسلاسل. يؤكد مهندس من SENQ التجهيز النهائي قبل إصدار عرض السعر.

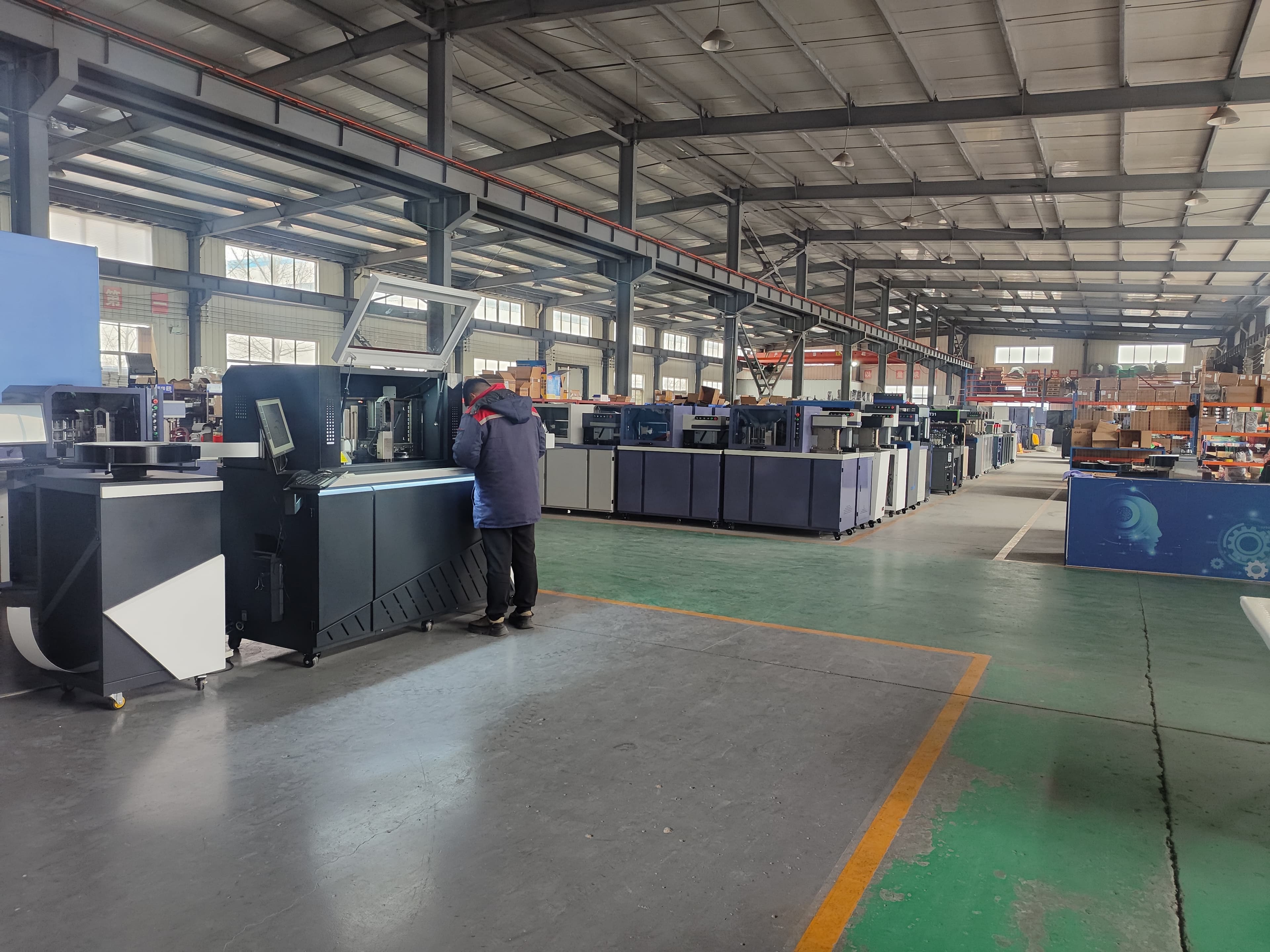

مصنع بمساحة 5,000 m² في ويفانغ · تصنيع ماكينات ثني الحروف البارزة منذ 2016اكتشف لماذا يختار المصنّعون SENQ
قائمة مختصرة للسلاسل في 3 خطوات
أجب عن 3 أسئلة لتضييق نطاق السلاسل المناسبة للبدء
أخبرنا بما تصنعه، وجميع المواد التي يجب أن تعالجها الماكينة نفسها، وأكبر مقاس تشغيل لديك. لا يلزم معرفة الموديلات أو تقديم بيانات اتصال.
قارن السلاسل الـ 7- 1التطبيق
- 2المادة والمقاس
- 3العمليات الخاصة
الخطوة 1 of 3
أكمل الخطوات الثلاث لعرض قائمتك المختصرة
ستظهر هنا قائمتك الأولية المختصرة وروابط المقارنة بعد الخطوة 3.
ما هذا
ما هي ماكينة ثني الحروف البارزة؟
تقرأ ماكينة ثني الحروف البارزة ملف إنتاج وتشكّل شريطًا معدنيًا أو قطاع ألمنيوم أو لفافة في جانب حرف مضيء. وتُسمّى أيضًا ماكينة حروف بارزة، لكنها تشكّل جانب الحرف فقط. هذا الجانب هو الجدار الجانبي للحرف. من دون ملف إنتاج لا تستطيع الماكينة الثني تلقائيًا. تبني SENQ سبع سلاسل وأحد عشر موديلًا. تسعة موديلات هي ماكينات ثني حروف بارزة. PF60 وPF80 ماكينتا ثني إطارات من قطاع الألمنيوم. تنقسم السلاسل السبع حسب شكل المادة ونوع الجانب. قص الوجه والظهر واللحام وتركيب الإضاءة خطوات لاحقة في الورشة. هذه الحدود في ما الذي لا تفعله هذه الماكينات.
كيف يتشكّل الجانب
كيف تشكّل ماكينة ثني الحروف البارزة جانب الحرف
العمليات الخاصة بكل سلسلة مذكورة في دليل شق الحروف البارزة وتشكيل حوافها وتخديدها.
- 1
تحميل ملف الإنتاج
تثني الماكينة تلقائيًا وفق ملف إنتاج. طريقة التحضير في دليل إعداد ملف DXF للحروف البارزة.
- 2
تغذية المادة
أدخل شريطًا مسطحًا أو قطاع ألمنيوم أو لفافة. تختلف آلية التغذية حسب السلسلة وهي مذكورة في صف مسار العمل الأساسي بالجدول.
- 3
تخديد أو شق كل زاوية
التخديد يجهّز كل ثنية. تستخدم NF220 شق الأسنان في هذه الخطوة. أسماء العمليات وتعريفاتها في دليل شق الحروف البارزة وتشكيل حوافها وتخديدها.
- 4
ثني الأقواس والزوايا
تثني الماكينة كل قوس وكل زاوية بحيث يتبع الجانب محيط ملف الإنتاج. نتيجة هذه الخطوة هي الجانب المُشكَّل.
- 5
تسليم الجانب للتجميع
قص الوجه واللحام وتركيب LED تحدث بعد خروج الجانب من الماكينة. هذه الخطوات مذكورة في ما الذي لا تفعله هذه الماكينات.
مقارنة جميع السلاسل
قارن ماكينات ثني الحروف البارزة الـ 7
تنفصل السلاسل السبع وفق أمرين: شكل المادة ونوع الجانب. يشمل شكل المادة الشريط المسطح وقطاع الألمنيوم وChannelume أو لفافة الطي، والفولاذ المقاوم للصدأ أو الصاج المجلفن أو الحديد. يشمل نوع الجانب جانبًا عاديًا بحافة، وجانبًا بلا إطار (trimless وrimless)، وجانب ألمنيوم مسطح عريضًا مشقوق الأسنان ومطوي الحافة. الإطارات وقطاعات الصندوق الضوئي عمل آخر: PF تثني الإطارات لا الحروف. بعد إكمال أداة الاختيار تُبرز السلسلة الموصى بها وأي بديل موثّق في الجدول. ضيّق الاختيار بارتفاع الجانب والسُمك وأصغر نصف قطر ثني في المعاملات التي تحدد السلسلة. طريقة قراءة ارتفاع الجانب، بما في ذلك الحد الأدنى البالغ 20 مم على AP وRF وTR وMM، في مقارنة السعر. قائمة البداية حسب العمل في تطبيقات ماكينات ثني الحروف البارزة.
اضغط على سلسلة لمراجعة موديلاتها ونطاق تشغيلها ومسار عملها.

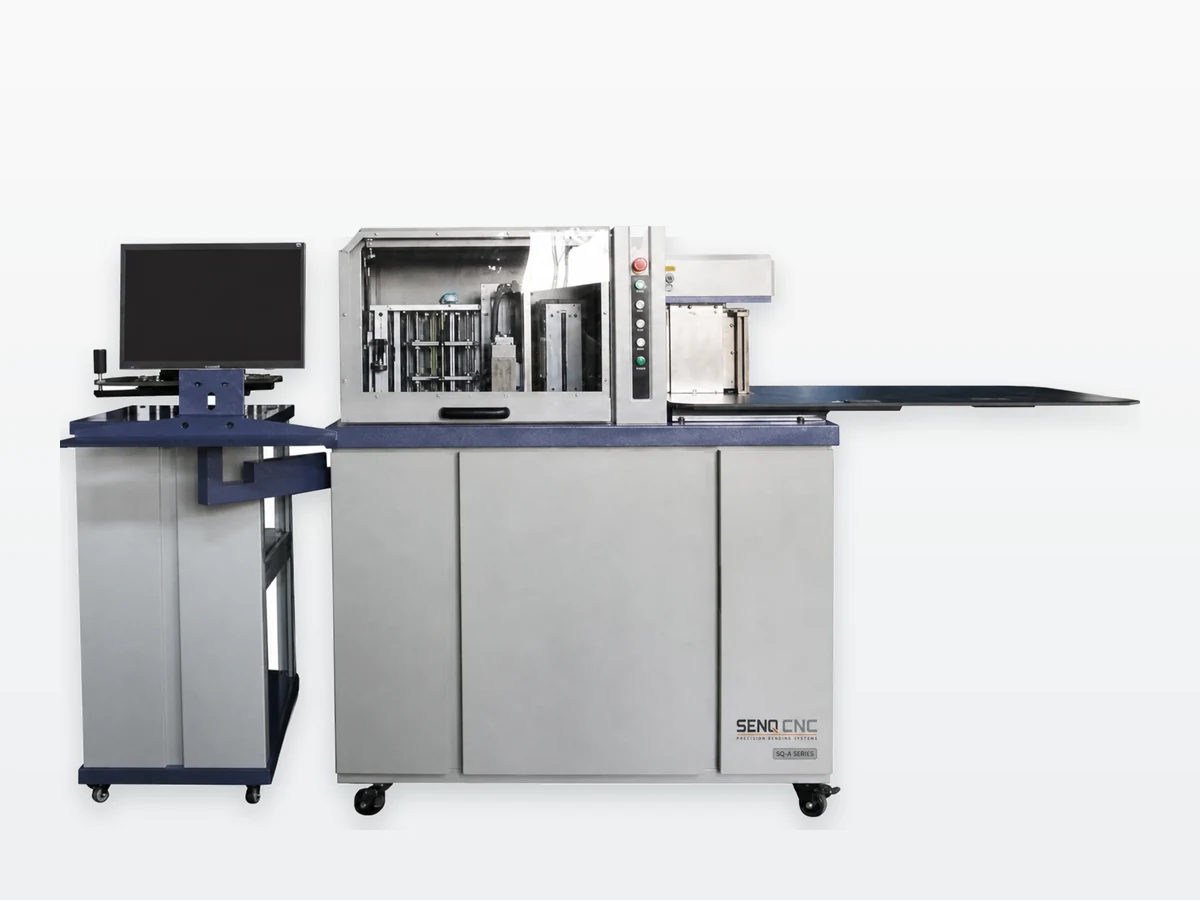

ماكينات ثني الحروف البارزة متعددة المواد
- الأنسب لـ
- أعمال متعددة المواد وأنظمة قطاعات الألمنيوم
- المواد
- ألمنيوم، فولاذ مقاوم للصدأ، مجلفن، حديد، نحاس، Channelume
- نطاق التشغيل
- ارتفاع الجانب ≤160 / 200 مم؛ Al 0.3–1.2 مم؛ SS 0.3–1.5 مم؛ R≥3.5 مم
- الموديلات
- MM160 / MM200
- مسار العمل الأساسي
- تغذية وتقويم وقطع وثني بشفرتين آليًا

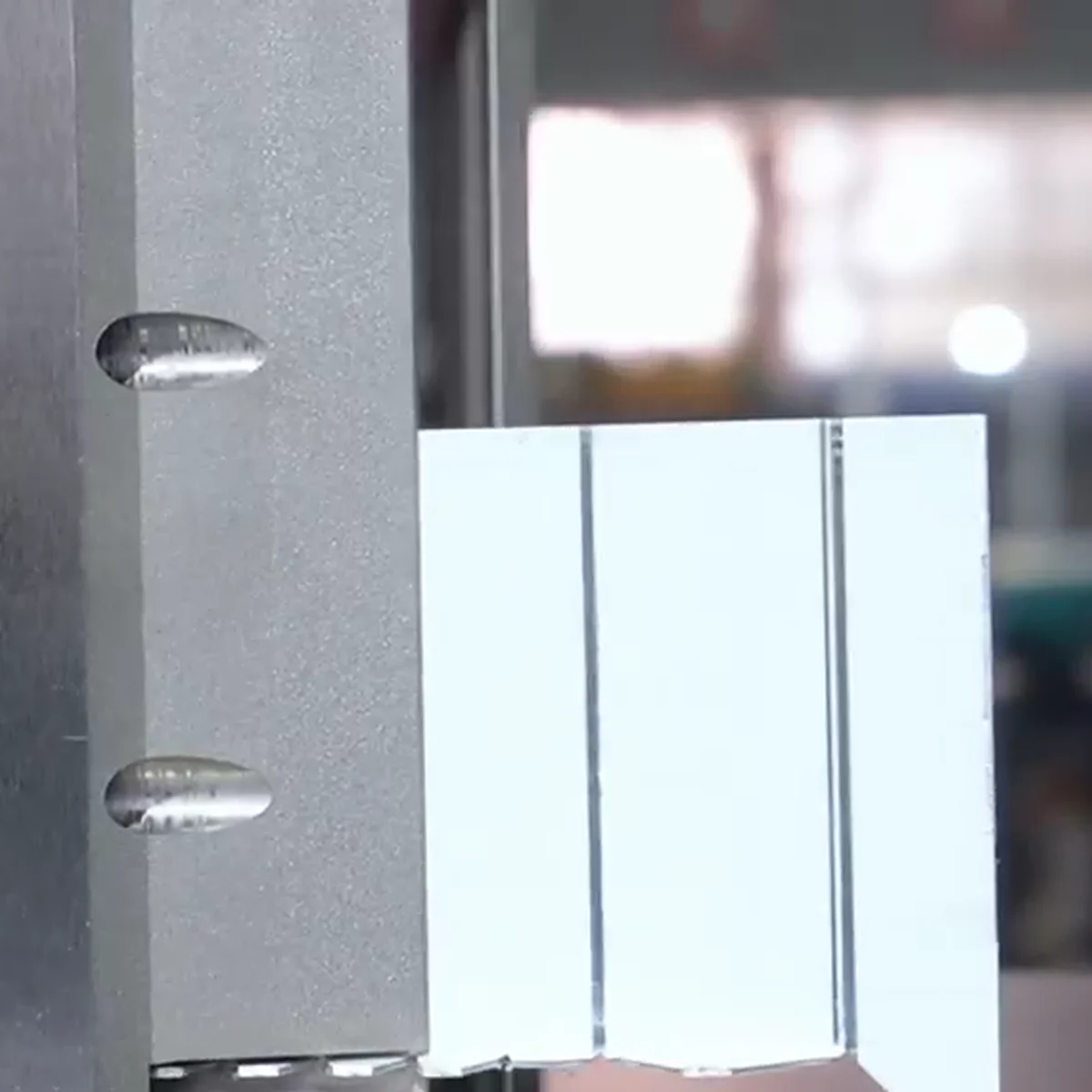

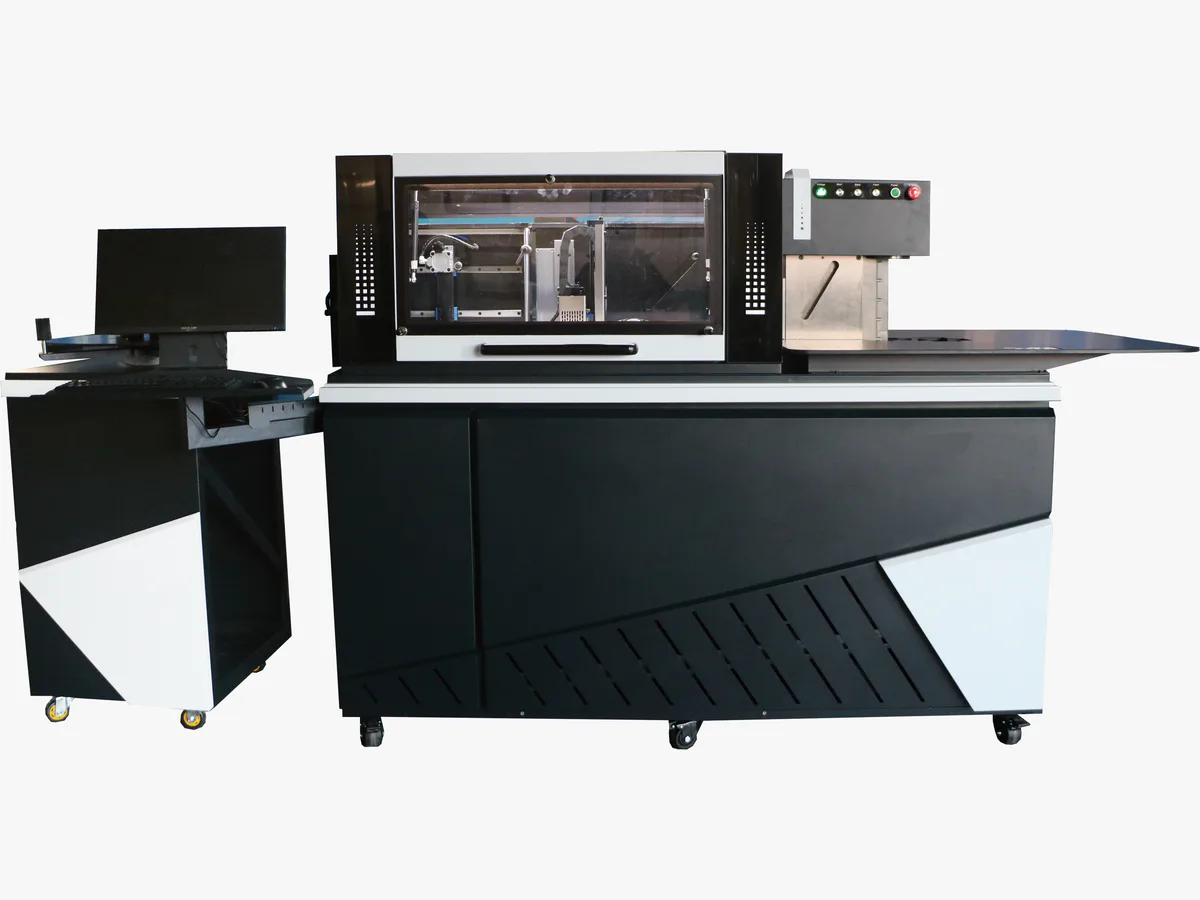

ماكينة ثني الألمنيوم للشق والطي الآلي
- الأنسب لـ
- جوانب حروف عريضة مشقوقة ومطوية من الألمنيوم المسطح
- المواد
- ألمنيوم مسطح
- نطاق التشغيل
- ارتفاع الجانب 20–220 مم؛ 0.8–1.1 مم؛ R≥8 مم
- الموديلات
- NF220
- مسار العمل الأساسي
- تغذية وشق أسنان وطي حافة وثني قوس وقطع نهائي

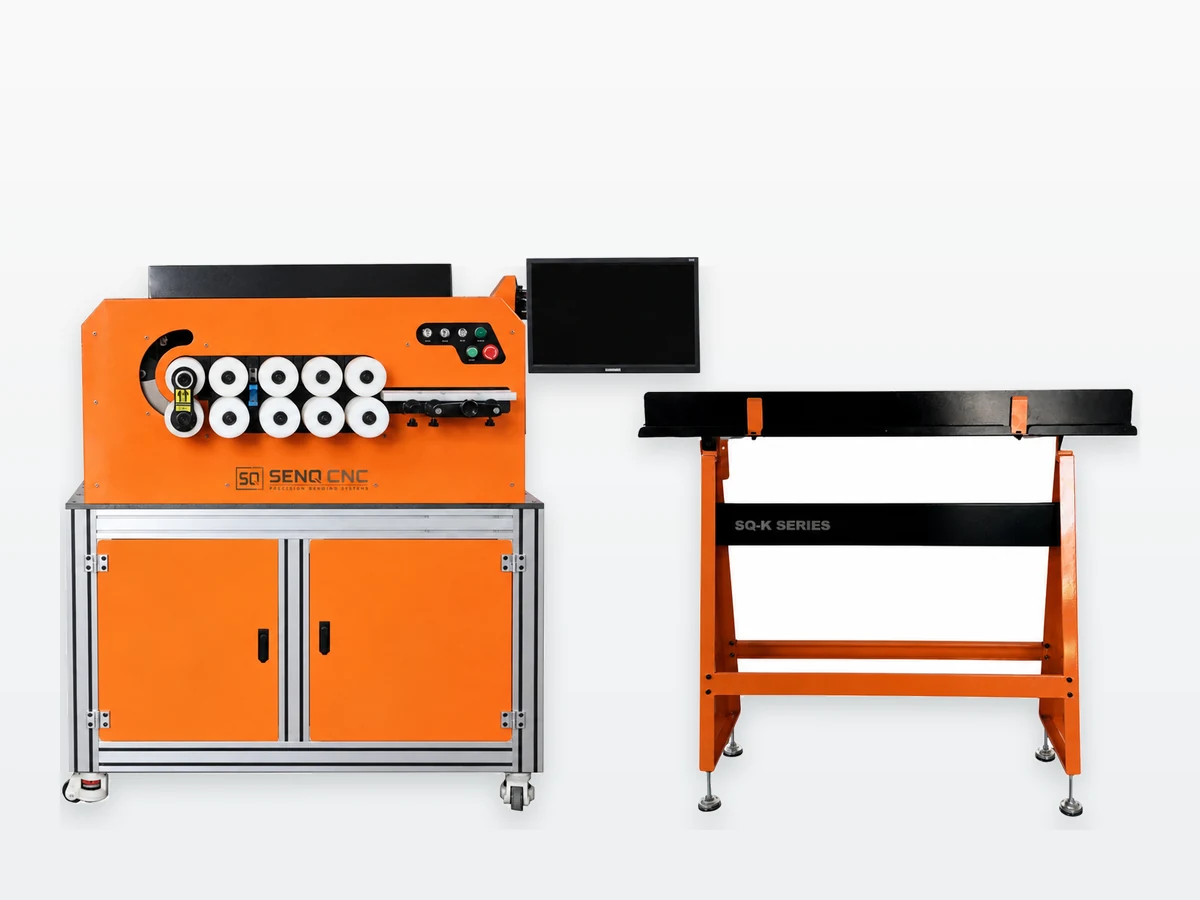

ماكينات ثني قطاعات الألمنيوم وإطارات اللافتات
- الأنسب لـ
- إطارات وصناديق ضوئية مشكلة وقطاعات زخرفية
- المواد
- قطاعات ألمنيوم
- نطاق التشغيل
- ارتفاع الجانب 8–120 مم؛ السُمك 0.6–1.2 مم؛ أكّد القوس وفق رسم المقطع العرضي
- الموديلات
- PF60 / PF80
- مسار العمل الأساسي
- تشكيل أحادي الاتجاه على PF60؛ وتشكيل أحادي وثنائي الاتجاه على PF80

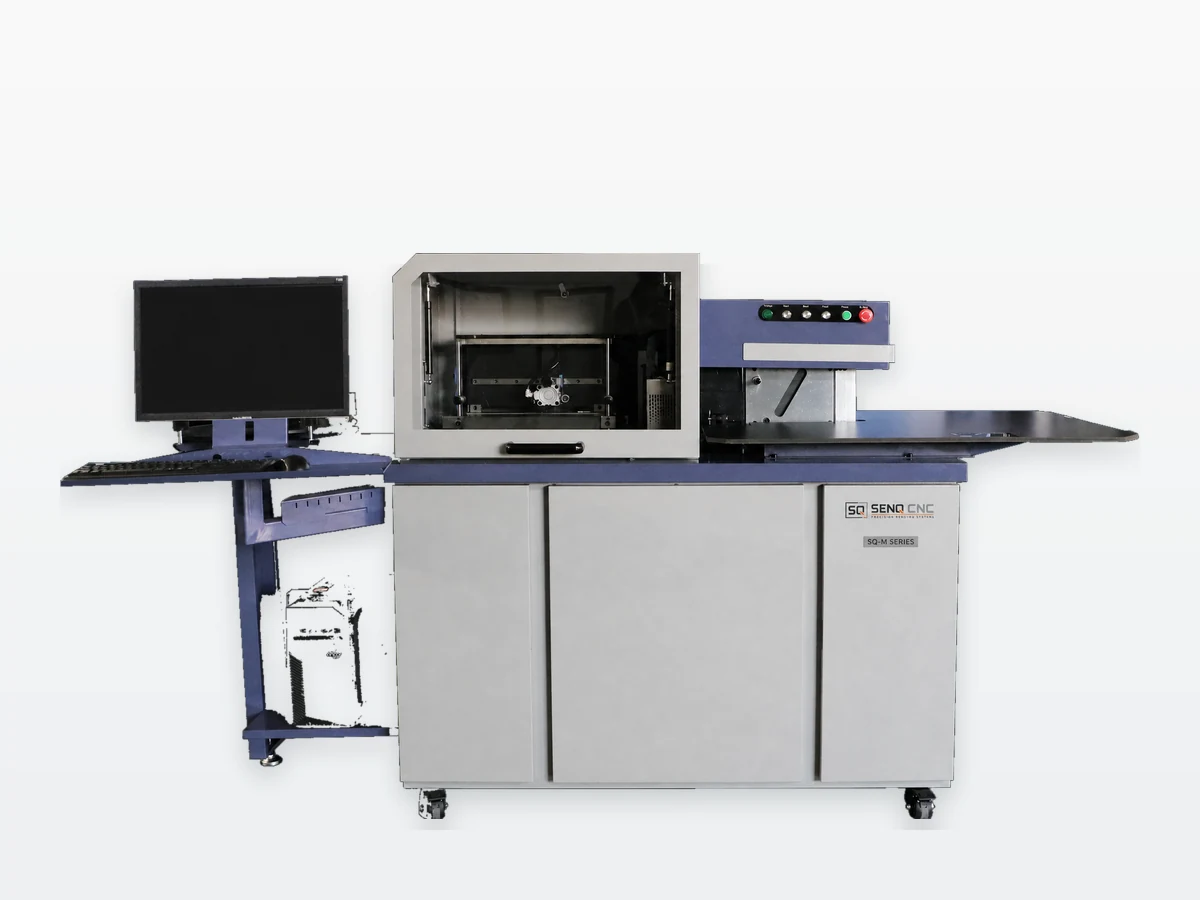

ماكينة ثني الحروف البارزة من الفولاذ المقاوم للصدأ
- الأنسب لـ
- حروف من الفولاذ المقاوم للصدأ والمجلفن والحديد والألمنيوم المسطح
- المواد
- فولاذ مقاوم للصدأ، مجلفن، حديد، ألمنيوم مسطح
- نطاق التشغيل
- ارتفاع الجانب 20–130 / 20–220 مم؛ 0.3–1.2 مم؛ R≥5 مم
- الموديلات
- FM130 / FM220
- مسار العمل الأساسي
- تغذية بالماسك وتخديد وثني متناوب وتثقيب آلي

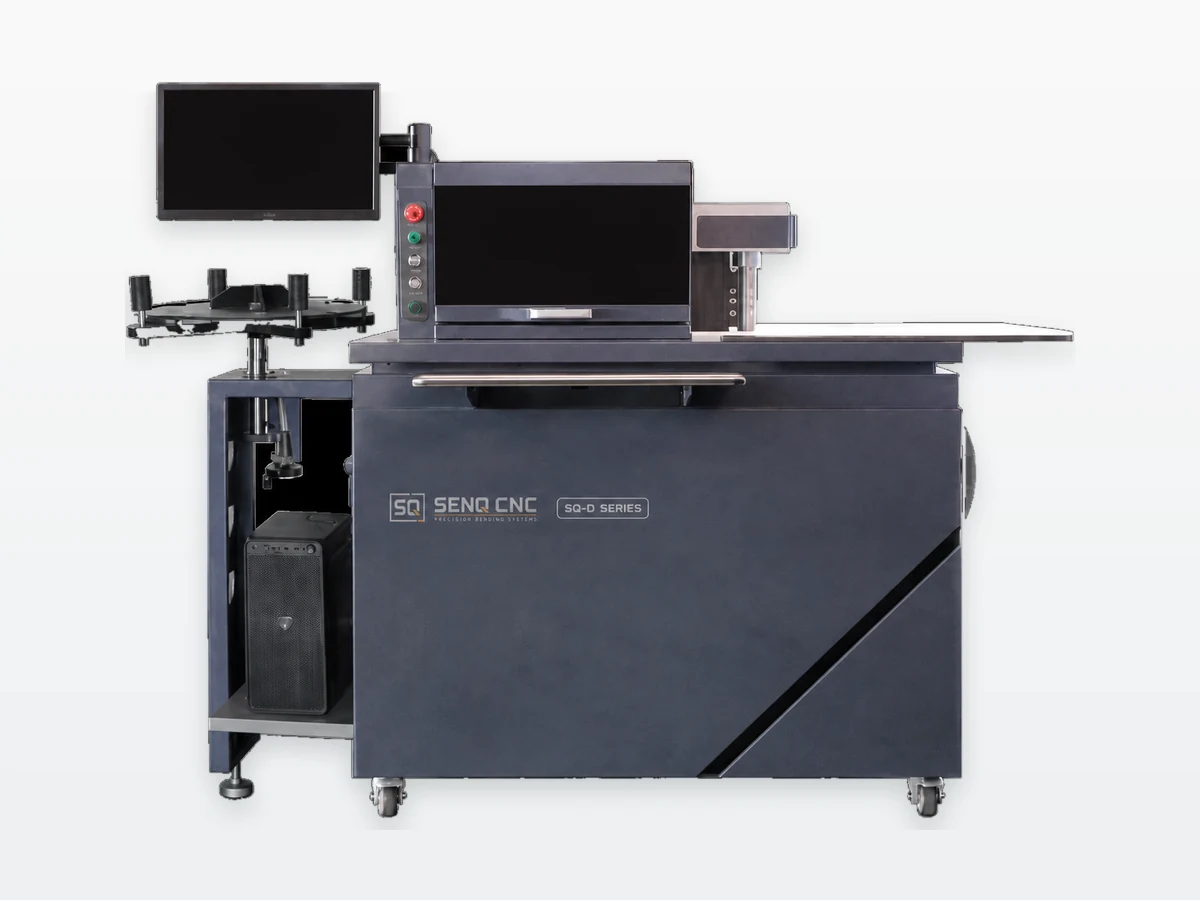

ماكينة ثني الحروف البارزة من الألمنيوم
- الأنسب لـ
- قطاعات ألمنيوم وألمنيوم مسطح ولفائف طي وChannelume
- المواد
- قطاع ألمنيوم، ألمنيوم مسطح، لفائف طي وChannelume
- نطاق التشغيل
- ارتفاع الجانب ≤130 مم؛ 0.3–1.2 مم؛ R≥7 مم
- الموديلات
- AP130
- مسار العمل الأساسي
- تغذية وتخديد وثني آلي

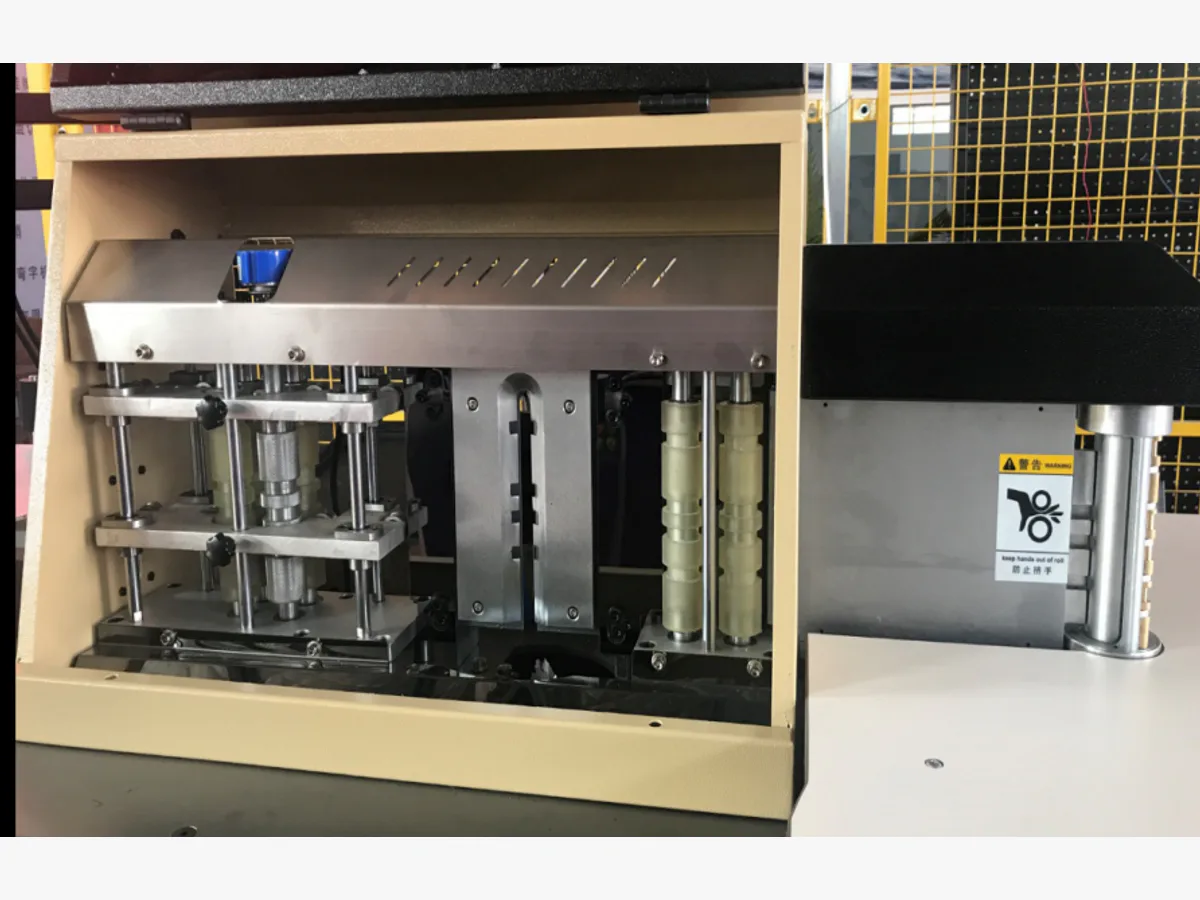

ماكينة ثني حروف الألمنيوم وChannelumeتفصيل موثق لمجموعة التغذية والثني RF130
- الأنسب لـ
- قطاعات ألمنيوم وألمنيوم مسطح وChannelume
- المواد
- قطاع ألمنيوم، ألمنيوم مسطح، Channelume
- نطاق التشغيل
- ارتفاع الجانب ≤130 مم؛ 0.3–1.2 مم؛ R≥3.5 مم
- الموديلات
- RF130
- مسار العمل الأساسي
- تغذية بالبكرات وتخديد وثني وتصحيح بحلقة مغلقة

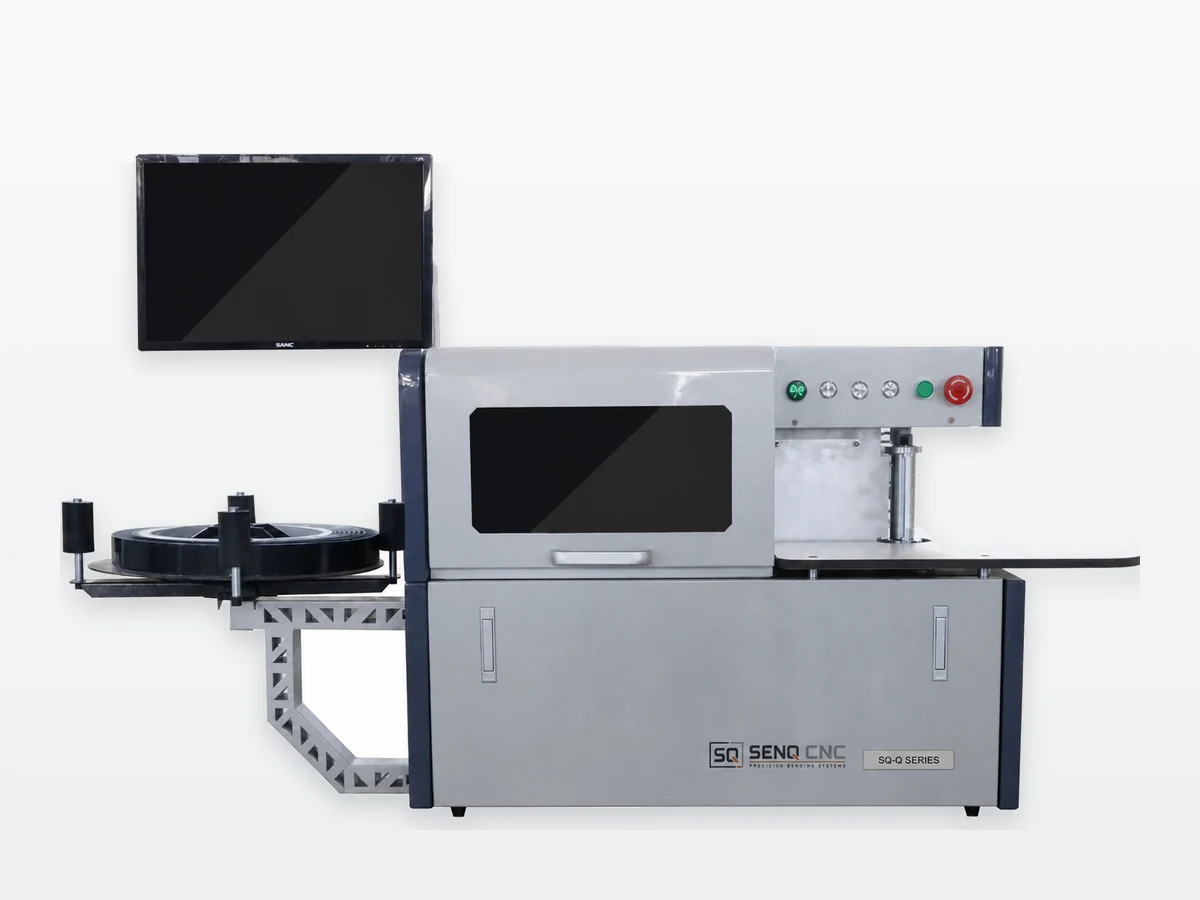

ماكينات ثني الألمنيوم للحروف بدون حواف
- الأنسب لـ
- حروف مدمجة بدون حواف من الألمنيوم المسطح
- المواد
- ألمنيوم مسطح وشريط حافة ناعمة ثلاثي الأبعاد
- نطاق التشغيل
- ارتفاع الجانب ≤100 مم؛ 0.3–0.8 مم؛ R≥3.5 مم
- الموديلات
- TR1 / TR2
- مسار العمل الأساسي
- تغذية وتخديد وثني آلي
ملخص قرار المشتري
قارن المفاضلات بين مسارات العمل
القائمة المختصرة نقطة بداية وليست وعدًا بموديل. استخدم هذه الفروق الأربعة لتحديد السلسلة التي يستحق المراجعة التالية.
عندما يكون الشق والطي الآليان هما الأولوية
شق الأسنان الآلي وطي الحافة معرّفان في دليل شق الحروف البارزة وتشكيل حوافها وتخديدها.
- أكّد ارتفاع الجانب والسُمك ونصف القطر ونمط الشق ومتطلب طي الحافة.

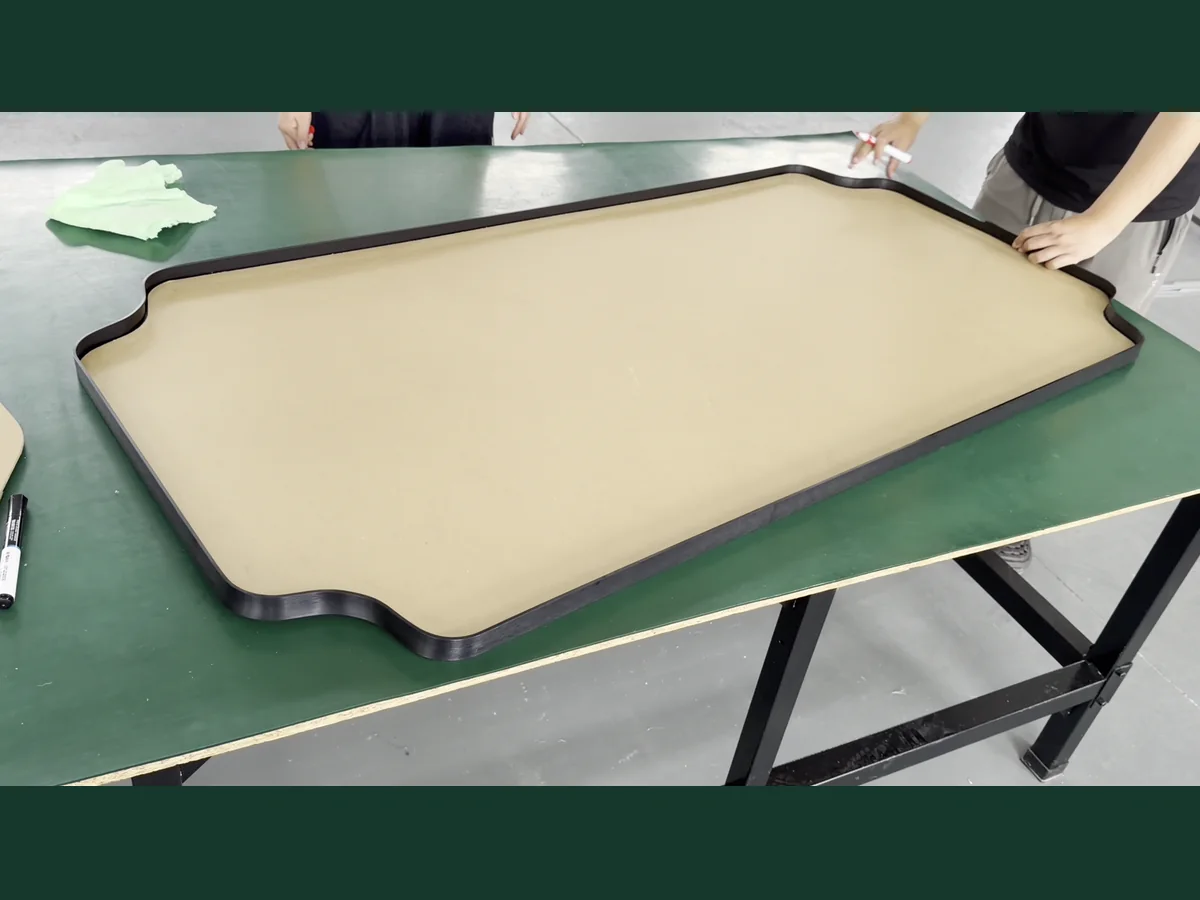

عندما يشير مقطع القطاع إلى PF
اختر PF60 للأشكال أحادية الاتجاه. واختر PF80 عندما يتطلب القطاع تشكيلًا أحادي الاتجاه أو ثنائي الاتجاه.
- يدعم كلا الموديلين ارتفاع الجانب 8–120 مم؛ أرسل الشكل النهائي والمقطع العرضي وسُمك الجدار والقوس المطلوب.
- تعرض الأمثلة المرئية PF60 فقط؛ ولا توضح تجهيز PF80 أو التشكيل ثنائي الاتجاه.
AP130 أم RF130 أم سلسلة MM؟
يُطابق القطاع والشريط المسطح واللفافة وChannelume سلسلة في دليل مواد الحروف البارزة.
- أرسل المقطع العرضي للمادة حتى يتمكن مهندس من تأكيد السلسلة المناسبة.
المعاملات الحاسمة
المعاملات التي تحدد السلسلة
يقول كل صف ماذا يقرر المعامل وأين يقع حد تشكيلة SENQ كلها. تبقى أرقام كل موديل في جدول المقارنة أعلاه.
| المادة والشكل | شكل المادة، لا اسم المعدن وحده، هو الذي يقرر التغذية والتشكيل. ماكينات SENQ تثني المعدن. أي شكل يخص أي سلسلة مذكور في دليل مواد الحروف البارزة. |
|---|---|
| سُمك المادة | معظم السلاسل تثني 0.3–1.2 mm. تقبل MM160 وMM200 الفولاذ المقاوم للصدأ حتى 1.5 mm. الألمنيوم أو الصاج المجلفن الأسمك يُذكر فقط عند الطلب. لا تعمل NF220 إلا على ألمنيوم مسطح 0.8–1.1 mm. |
| ارتفاع الجانب | أعلى جانب في تشكيلة SENQ هو 220 mm، على FM220 وNF220، والحد هو ارتفاع الجانب لا حجم الحرف. طريقة قراءة ارتفاع الجانب في مقارنة السعر. |
| أصغر نصف قطر ثني | أصغر نصف قطر ثني يقرر مدى صغر الحرف ومدى ضيق القوس الداخلي الذي تستطيع السلسلة تشكيله. أضيق نصف قطر منشور هو R3.5 mm، على MM وRF130 وTR. إطارات PF لها قيمة اسمية R50 mm، تُؤكد بتجربة درافيل على القطاع الفعلي. قارن أضيق قوس داخلي في ملفك. |
| العمليات التلقائية المطلوبة | السلسلة التي تخص كل عملية مذكورة في دليل شق الحروف البارزة وتشكيل حوافها وتخديدها. |
قبل الحرف الأول
ما الذي تحتاجه قبل الحرف الأول
جهّز بنود الورشة أدناه قبل الحرف الأول. مدة التسليم والضمان وعلامة CE والتدريب في لماذا العمل مع SENQ CNC.
التغذية الكهربائية
مواصفات الموديل تذكر 220 V. يُضبط الجهد ونوع القابس وفق معيار الوجهة، مثل معيار الاتحاد الأوروبي أو الولايات المتحدة، كما يُتفق في عرض السعر. جهّز مقبسًا أعلى من قدرة الماكينة (نحو 2500 W لمعظم الموديلات؛ MM وNF220 بقدرة 3000 W وتحتاجان مقبسًا أكبر)، وتأريضًا ثابتًا، وخطًا غير مشترك مع معدات عالية القدرة. أضف مثبّت جهد إذا كان التيار غير مستقر.
الهواء المضغوط
كل سلسلة عدا PF60 وPF80 تحتاج ضاغطًا: نحو 500 W، وخزانًا من 10 L فأكثر، وضغط تشغيل 0.8 MPa، وخرطومًا 8 mm. تحتاج MM إلى 4 kW فأكثر و0.6 m³/min. يجب ألا ينخفض ضغط هواء FM عن 0.4 MPa. PF لا تستخدم الهواء المضغوط.
الحاسوب والبرنامج
تُشحن كل ماكينة مع حاسوب. البرنامج مثبّت والمعاملات مضبوطة. لكل موديل واجهة إنجليزية كاملة وواجهة إسبانية كاملة، وكل الوظائف مفتوحة.
ملف إنتاج
الثني التلقائي يحتاج ملف إنتاج، وكل موديل يقبل DXF. أرسل المادة والسُمك وارتفاع الجانب وأصغر نصف قطر مع الملف. خطوات التحضير في دليل إعداد ملف DXF للحروف البارزة.
ثلاثة فحوصات ضبط
كل ماكينة SENQ، بما فيها NF220 وماكينتا الإطارات PF60/PF80، تستخدم ثلاثة فحوصات ضبط بعد التسليم وبعد أي تغيير للمادة أو للأدوات والقوالب: طول التغذية، والتخديد التلقائي، وقوة ثني القوس. في البرنامج زر لكل فحص. قس النتيجة وأدخلها وكرر حتى تتطابق.
اختبر ملفك أولًا
اطلب اختبار ملف العميل بملف DXF تمثيلي. النتيجة الافتراضية فيديو مسجّل لتشغيل الماكينة. المشاهدة البعيدة المباشرة مع مهندس متاحة بموعد. للحرف القريب من حد الماكينة، أرسل نحو 1 m من نفس دفعة المادة لثني تجريبي حقيقي. مراجعة الملف وحده ليست ثنيًا تجريبيًا.
خارج الماكينة
ما الذي لا تفعله هذه الماكينات
كل ماكينة SENQ تشكّل جانبًا معدنيًا أو إطارًا فقط. العمل أدناه لا يُنجز على أي ماكينة في تشكيلة SENQ.
| الأوجه والظهور واللحام والإضاءة | الماكينة تشكّل الجانب فقط. قص الوجه والظهر واللحام وتركيب LED خطوات لاحقة وتحتاج معدات أخرى. مع ماكينة الثني وحدها تستلم الورشة الجانب. |
|---|---|
| جوانب من الأكريليك أو PVC | الماكينات لا تثني الأكريليك ولا PVC. إنها تثني المعدن: الألمنيوم والفولاذ المقاوم للصدأ والصاج المجلفن والحديد والنحاس. يبقى الأكريليك صالحًا للوجه، ويُصنع الجانب من الألمنيوم أو الفولاذ المقاوم للصدأ. |
| الحروف المصمتة والمحفورة والفوم | ماكينات SENQ لا تصنع حروفًا مصمتة مقطوعة مسطحة أو محفورة، ولا حروفًا خشبية محفورة، ولا حروف فوم. |
| حروف التشكيل بالتفريغ والحرارة | ماكينات SENQ لا تصنع حروف تشكيل بالتفريغ ولا حروف أكريليك مشكلة بالحرارة. |
| حروف أنبوب النيون ونيون LED المرن | ماكينات SENQ لا تصنع حروف أنبوب نيون ولا حروف نيون مرن LED. |
| جوانب أعلى من 220 mm | الجانب الأعلى من 220 mm خارج كل سلسلة ويجب صنعه على مقاطع. |
| مادة تتجاوز حد السلسلة | ماكينات SENQ لا تثني لوحًا أسمك من حد السُمك المنشور لتلك السلسلة. |
| حروف بلا إطار من الفولاذ المقاوم للصدأ | لا ماكينة تشكّل الفولاذ المقاوم للصدأ وجانبًا بلا إطار معًا. انظر حروف بارزة مدمجة بدون حواف. |
| إطارات على ماكينة حروف | PF60 وPF80 تثنيان الإطارات لا الحروف، وماكينة الحروف لا تشكّل إطارات. انظر تشكيل الإطارات والصناديق الضوئية والقطاعات. |
الأسئلة الشائعة حول الاختيار
قبل اختيار سلسلة
ماذا تفعل ماكينة ثني الحروف البارزة؟
تشكّل الشريط أو القطاع أو اللفافة المعدنية في جانب وفق ملف إنتاج. قص الوجه واللحام وتركيب LED تحدث خارج الماكينة.
أي سلسلة ينبغي أن أراجعها أولًا لأعمال الحروف البارزة العامة؟
طابق المادة والجانب أولًا، ثم قارن ارتفاع الجانب الموثق والسُمك وأصغر نصف قطر. مقارنة المواصفات تسرد الحدود المنشورة. عرض السعر يؤكد السلسلة.
متى تكون NF220 الخيار الأنسب؟
NF220 هي السلسلة المخصصة لشق الأسنان التلقائي وطي الحواف. انظر NF220 وجوانب حروف مشقوقة ومطوية.
أي سلسلة مخصصة للإطارات والقطاعات المشكلة؟
تبدأ الإطارات والقطاعات المشكلة من PF. انظر PF60 / PF80 وتشكيل الإطارات والصناديق الضوئية والقطاعات.
ما أصغر حرف تستطيع الماكينات ثنيه؟
قارن أضيق قوس داخلي في ملفك مع أصغر نصف قطر ثني: R3.5 mm على MM وRF130 وTR؛ وR5 mm على FM؛ وR7 mm على AP130؛ وR8 mm على NF220. إطارات PF لها قيمة اسمية R50 mm تُؤكد بتجربة درافيل على القطاع.
ما أعلى جانب تستطيع ماكينات SENQ ثنيه؟
لا تتجاوز أي سلسلة أعلى جانب مذكور في ما الذي لا تفعله هذه الماكينات.
ماذا أحتاج في الورشة قبل وصول الماكينة؟
قائمة فحص الورشة مذكورة في ما الذي تحتاجه قبل الحرف الأول.
ما تنسيقات الملفات التي تقبلها الماكينات؟
التنسيقات حسب الموديل مذكورة في مقارنة السعر. وطريقة إعداد الملف موضحة في دليل إعداد ملف DXF للحروف البارزة.
هل تستطيع SENQ اختبار ملفي قبل الطلب؟
نعم. شكل تسليم اختبار ملف العميل مذكور في ما الذي تحتاجه قبل الحرف الأول.
هل تستطيع الماكينات ثني جوانب من الأكريليك أو PVC؟
لا. الماكينات تثني جوانب معدنية. يبقى الأكريليك صالحًا للوجه، ويُصنع الجانب من الألمنيوم أو الفولاذ المقاوم للصدأ.
هل يمكن أن يطابق التيار والقابس معيار بلدي؟
نعم. يتبع كل من الجهد ونوع القابس معيار الوجهة المتفق عليه في عرض السعر. ملاحظة القدرة مذكورة في ما الذي تحتاجه قبل الحرف الأول. اذكر جهد الموقع ونوع القابس عند طلب عرض السعر.
ماذا أرسل للحصول على توصية موثوقة؟
أرسل المادة والسُمك وارتفاع الجانب وأصغر نصف قطر وملف إنتاج نموذجيًا، مُعدًا كما هو موصوف في دليل إعداد ملف DXF للحروف البارزة.
اطلب توصية بالسلسلة
أرسل متطلبات إنتاجك
أرسل التطبيق وشكل المادة ودرجتها والسُمك وأقصى بُعد للتشغيل وأدنى نصف قطر والعمليات الآلية المطلوبة وملف إنتاج تمثيليًا يمكنك مشاركته بعد بدء التواصل. سيؤكد مهندس من SENQ السلسلة المناسبة للبدء والتجهيز الخاص بطلبك قبل عرض السعر. أرسل المتطلبات بأمان لبدء هذه المراجعة.
