FM130 / FM220
ماكينة ثني الحروف البارزة من الفولاذ المقاوم للصدأ
تغذية وتخديد وثني وتثقيب الفولاذ المقاوم للصدأ والصاج المجلفن والحديد والألمنيوم المسطح الموثق. اختر FM130 لجوانب الحروف بارتفاع 20–130 مم أو FM220 عندما يصل الارتفاع المطلوب إلى 220 مم.
ارتفاع الجانب FM130 / FM220
سُمك المادة
أدنى نصف قطر للثني
دقة الطول
قرار المشتري ومدى الملاءمة
FM130 أم FM220: أيهما يناسب ورشتك؟
ابدأ بملاءمة التطبيق، ثم أكّد المادة والهندسة والأدوات ونطاق التسليم بدقة في عرض السعر. لاختيار السلسلة وإعداد الملف، راجع دليل مواد الحروف البارزة ودليل إعداد ملف DXF للحروف البارزة قبل إرسال تفاصيل المعدن وملف الإنتاج. ثني الجوانب العام الذي يذكر هذه السلسلة موجود في ثني الحروف البارزة القياسية. مقارنة السعر تذكر الحدود الموثقة لجميع الموديلات الـ 11.
الأنسب لـ
جوانب الحروف المسطحة من الفولاذ المقاوم للصدأ والصاج المجلفن والحديد والألمنيوم التي تستخدم مسار التغذية والتخديد والثني والتثقيب الموثق.
اختر بحسب ارتفاع الجانب
اختر FM130 لجوانب الحروف بارتفاع 20–130 مم أو FM220 لارتفاع 20–220 مم، ثم أكّد درجة المعدن والتشطيب والسُمك ونصف القطر والأدوات.
غير مثالية لـ
تشكيل إطارات القطاعات أو التغذية بالبكرات المخصصة لـ Channelume أو سلسلة مخصصة لشق أسنان الألمنيوم المسطح وطي حوافه.
المواصفات
مقارنة FM130 وFM220
توثق مواصفات المنتج المتاحة ارتفاع الجانب بوصفه الفرق المذكور بين الموديلين. أما قيم الدفع والقطع والتثقيب والمرافق والأبعاد والوزن أدناه فهي مدرجة بالقيم نفسها للموديلين؛ أكّد التجهيز النهائي المورّد في عرض السعر. يشير التمييز إلى فرق موثق، لا إلى أفضلية موديل. طريقة قراءة ارتفاع الجانب في مقارنة السعر.
FM130
- ارتفاع الجانبMODEL DIFFERENCE
- 20–130 مم
- مواد التطبيق
- فولاذ مقاوم للصدأ وصاج مجلفن وحديد وألمنيوم مسطح
- أدنى نصف قطر للثني
- R≥5 مم
- سُمك المادة
- 0.3–1.2 مم
- دقة الطول
- 0.1 مم/م
- نظام التغذية
- تغذية بماسك ميكانيكي
- نظام التخديد
- تخديد بمقشطة مؤازرة
- نظام الثني
- ثني متناوب بشفرتين مؤازرتين
- نظام التثقيب
- تثقيب آلي قياسي
- القدرة الإجمالية
- 2000 W
- أبعاد الماكينة
- 2600 × 800 × 1550 مم
- الوزن الصافي
- 400 kg
- مصدر الطاقة
- AC 220 V
- ضغط هواء التشغيل
- 0.4–0.8 MPa
- تنسيقات الملفات المدعومة
- DXF, AI, PLT
- الحاسوب المرفق
- تُشحن مع حاسوب؛ البرنامج مثبّت والمعاملات مضبوطة.
FM220
- ارتفاع الجانبMODEL DIFFERENCE
- 20–220 مم
- مواد التطبيق
- فولاذ مقاوم للصدأ وصاج مجلفن وحديد وألمنيوم مسطح
- أدنى نصف قطر للثني
- R≥5 مم
- سُمك المادة
- 0.3–1.2 مم
- دقة الطول
- 0.1 مم/م
- نظام التغذية
- تغذية بماسك ميكانيكي
- نظام التخديد
- تخديد بمقشطة مؤازرة
- نظام الثني
- ثني متناوب بشفرتين مؤازرتين
- نظام التثقيب
- تثقيب آلي قياسي
- القدرة الإجمالية
- 2000 W
- أبعاد الماكينة
- 2600 × 800 × 1550 مم
- الوزن الصافي
- 400 kg
- مصدر الطاقة
- AC 220 V
- ضغط هواء التشغيل
- 0.4–0.8 MPa
- تنسيقات الملفات المدعومة
- DXF, AI, PLT
- الحاسوب المرفق
- تُشحن مع حاسوب؛ البرنامج مثبّت والمعاملات مضبوطة.
أدلة خاصة بالموديل
شاهد التغذية والثني وعينة نهائية
تأتي هذه الصور من مواد منتجات FM130 وFM220 وتُظهر آليات الماكينة الموثقة.

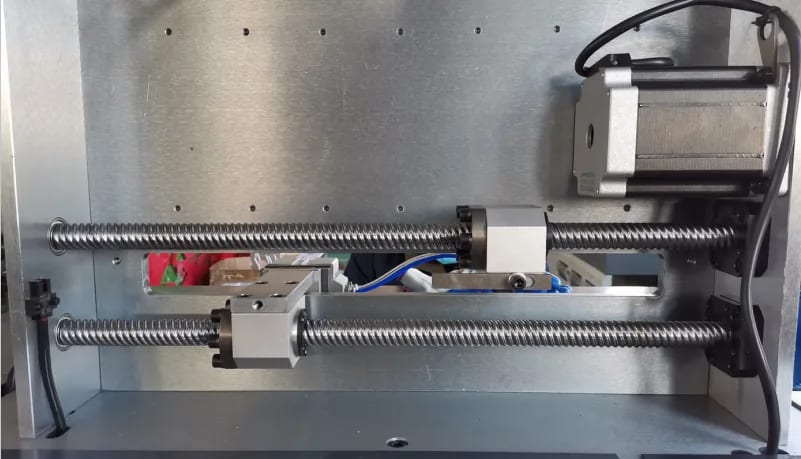

آلية تغذية ثنائية اللولب
تُظهر هذه الصورة الخاصة بالموديل لولبي الحركة المقترنين في آلية التغذية. تصف مواصفات المنتج التغذية بماسك ميكانيكي؛ أكّد تجهيز التغذية النهائي في عرض السعر.

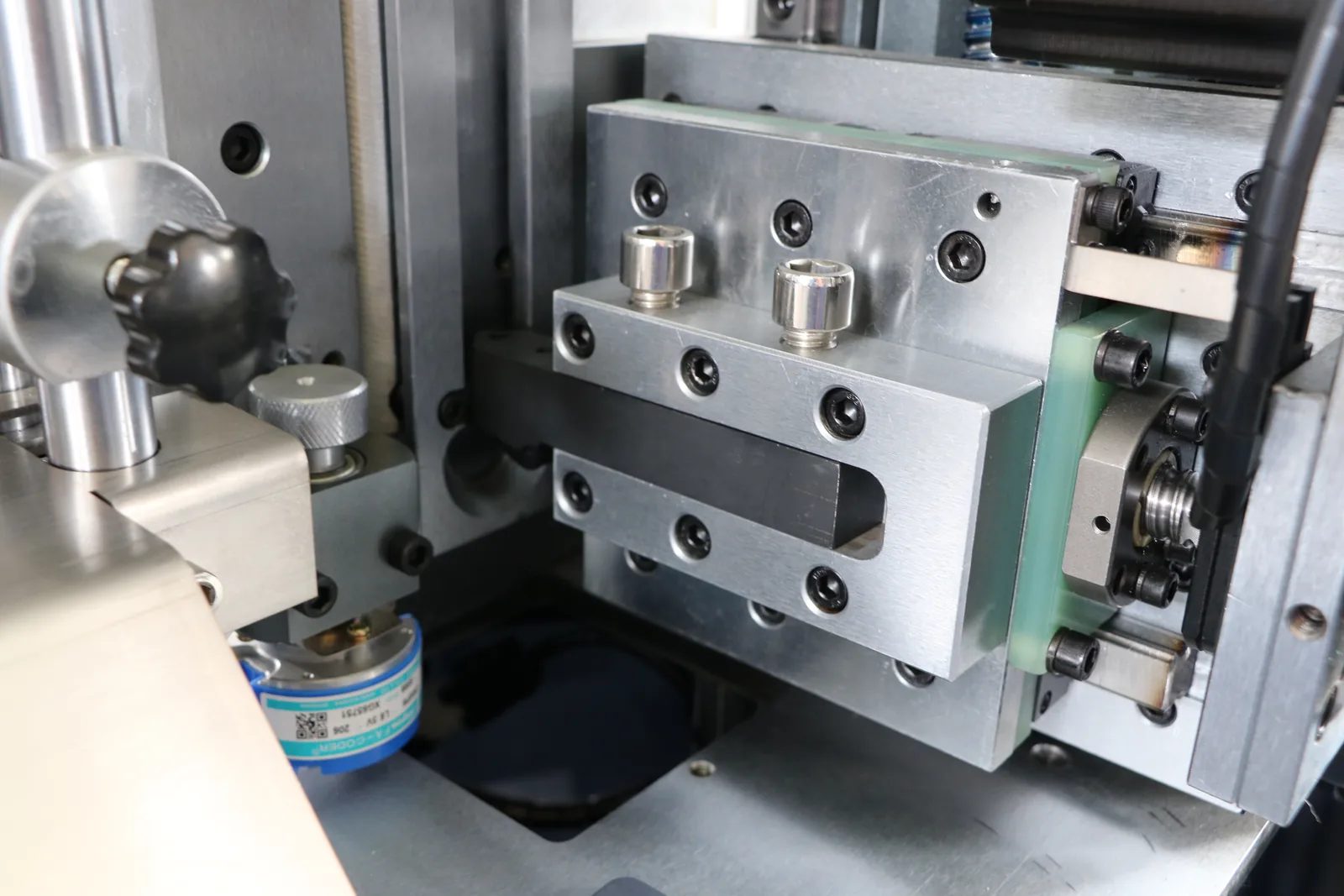

مشغل الثني ومنطقة التشكيل
يُظهر التفصيل الخاص بالموديل منطقة العمل المرتبطة بعملية الثني المتناوب بشفرتين مؤازرتين الموثقة.
عينة نهائية من معدن مسطح
تُظهر الصورة المصدرية عينة مشكلة ومثقبة لجانب حرف من معدن مسطح. وهي توضح نوع التطبيق، لا أداءً مضمونًا لكل درجة أو تشطيب؛ أرسل ملفك وتفاصيل مادتك لإجراء اختبار.
التسليم والدعم
التسليم والضمان والتدريب
الضمان والتدريب والشحن والتصدير شروط لكل الخط، وتفاصيلها في لماذا نحن.
التسليم
تُجهَّز التكوينات القياسية للشحن وفق الجدول المكتوب في عرض السعر.
الضمان وعلامة CE
ضمان السنة الواحدة والدعم الفني مدى الحياة وعلامة CE تخص كل الخط؛ التفاصيل في لماذا نحن.
التدريب وOEM/ODM
التدريب في المصنع أو في الموقع أو عن بُعد؛ يبدأ OEM القياسي من وحدة واحدة على سلسلة SENQ موثّقة، وتخضع طلبات ODM لمراجعة هندسية (OEM/ODM).
الأسئلة الشائعة حول سلسلة FM
أسئلة يجب الإجابة عنها قبل الطلب
ما الفرق الرئيسي بين FM130 وFM220؟
الفرق الموثق بين الموديلين هو ارتفاع الجانب. تغطي FM130 ارتفاع 20–130 مم، بينما تغطي FM220 ارتفاع 20–220 مم. تدرج الأوراق الحالية القيم نفسها للمادة والسُمك ونصف القطر والدفع والمرافق والمساحة والوزن للموديلين؛ أكّد التجهيز المورّد في عرض السعر.
ما المواد الموثقة، ومتى ينبغي مقارنة سلسلة أخرى؟
تُدرج صفائح الفولاذ المقاوم للصدأ والمجلفن والحديد والألمنيوم المسطح بسُمك 0.3 إلى 1.2 مم. قارن MM لمنصة حروف بارزة أوسع ومتعددة المواد، أو NF220 عندما يكون المتطلب الرئيسي هو شق أسنان الألمنيوم المسطح وطي حوافه وثني القوس والقطع النهائي حتى 220 مم. أرسل الدرجة والتشطيب وبنية جانب الحرف بدقة حتى تتحقق SENQ من السلسلة.
هل تتضمن سلسلة FM التثقيب الآلي؟
تدرج أوراق FM130 وFM220 الحالية التثقيب الآلي القياسي إلى جانب التغذية بماسك ميكانيكي والتخديد بمقشطة مؤازرة والثني المتناوب بشفرتين مؤازرتين. أكّد نمط الثقوب المطلوب ونطاق الأدوات النهائي من ملفك.
ما الذي ينبغي أن نرسله لمراجعة الجدوى؟
أرسل ملفًا تمثيليًا مع درجة المعدن والسُمك وارتفاع الجانب وتشطيب السطح وأدنى نصف قطر ومتطلبات التثقيب أو التخديد. ستراجع SENQ الجدوى وتؤكد أي تحقق مطلوب للمادة أو الأدوات في عرض السعر.
اطلب سعر FM130 / FM220
أكّد FM130 / FM220 لملف إنتاجك
أخبرنا بدرجة المعدن والتشطيب والسُمك وارتفاع الجانب وأدنى نصف قطر واحتياجات التثقيب أو التخديد، وأرسل ملفًا تمثيليًا. سيؤكد عرض السعر FM130 أو FM220 ونطاق الأدوات والتثقيب والمرافق والعناصر المشمولة ونطاق الدعم والشروط التجارية. أرسل النموذج لنقل هذه المتطلبات بأمان إلى SENQ CNC؛ ولا تشارك الملفات إلا بعد تأكيد التواصل عبر البريد الإلكتروني أو WhatsApp.
