¿Multimaterial o metal plano?
La forma del material decide MM o FM. La correspondencia está en la Guía de materiales para letras corpóreas.
- Confirme el formato del material, la altura lateral máxima, el radio y las operaciones necesarias.
SELECTOR DE MÁQUINAS DOBLADORAS DE LETRAS CORPÓREAS
Compare 7 máquinas dobladoras de letras corpóreas
Responda tres preguntas prácticas para crear una preselección de series. Un ingeniero de SENQ confirmará la configuración final antes de cotizar.
Fábrica de 5.000 m² en Weifang · Fabricación de dobladoras de letras corpóreas desde 2016Vea por qué los fabricantes eligen SENQ
PRESELECCIÓN DE SERIES EN 3 PASOS
Responda 3 preguntas para reducir las series iniciales
Indíquenos qué fabrica, todos los materiales que debe procesar la misma máquina y el mayor tamaño de trabajo. No necesita conocer los modelos ni facilitar datos de contacto.
Comparar las 7 series- 1Aplicación
- 2Material y tamaño
- 3Operaciones especiales
Paso 1 of 3
Complete los tres pasos para ver su preselección
La preselección preliminar y los enlaces comparativos aparecerán aquí después del paso 3.
QUÉ ES
¿Qué es una máquina dobladora de letras corpóreas?
Una máquina dobladora de letras corpóreas lee un archivo de producción y forma fleje metálico, perfil de aluminio o bobina en el lateral de una letra iluminada. Ese lateral es la pared lateral de la letra. Sin archivo de producción la máquina no puede doblar automáticamente. SENQ fabrica siete series y once modelos. Nueve modelos son dobladoras de letras corpóreas. PF60 y PF80 son dobladoras de marcos de perfil de aluminio. Las siete series se dividen por la forma del material y por el tipo de lateral. El corte de la cara y del fondo, la soldadura y la colocación de la iluminación son pasos posteriores del taller. Esos límites están en Qué no hacen estas máquinas.
CÓMO SE FORMA EL LATERAL
Cómo una dobladora de letras corpóreas forma el lateral
Las operaciones propias de cada serie se nombran en la Guía de muescado, rebordeado y ranurado para letras corpóreas.
- 1
Cargar el archivo de producción
La máquina dobla automáticamente a partir de un archivo de producción. La preparación está en Guía para preparar archivos DXF de letras corpóreas.
- 2
Alimentar el material
Alimente fleje plano, perfil de aluminio o bobina. El mecanismo de alimentación cambia según la serie y figura en la fila de flujo principal de la tabla.
- 3
Ranurar o muescar cada esquina
El ranurado prepara cada doblez. NF220 usa el muescado de dientes en ese paso. Los nombres y las definiciones de las operaciones están en Guía de muescado, rebordeado y ranurado para letras corpóreas.
- 4
Doblar arcos y esquinas
La máquina dobla cada arco y cada esquina para que el lateral siga el contorno del archivo de producción. El resultado de este paso es el lateral formado.
- 5
Entregar el lateral al montaje
El corte de la cara, la soldadura y el montaje del LED ocurren después de que el lateral sale de la máquina. Esos pasos están en Qué no hacen estas máquinas.
COMPARACIÓN DE TODAS LAS SERIES
Compare las 7 máquinas dobladoras de letras corpóreas
Las siete series se separan por dos hechos: la forma del material y el tipo de lateral. La forma del material cubre fleje plano, perfil de aluminio, Channelume o bobina de plegado, y acero inoxidable, chapa galvanizada o hierro. El tipo de lateral cubre un lateral ordinario con ala, un lateral sin borde (trimless, rimless) y un lateral ancho de aluminio plano con muesca de diente y plegado de canto. Los marcos y los perfiles de caja de luz son otro trabajo: PF dobla marcos, no letras. Al completar el selector, la serie recomendada y cualquier alternativa documentada se resaltan en la tabla. Reduzca la elección con la altura lateral, el espesor y el radio mínimo de doblado en Parámetros que deciden la serie. Cómo leer la altura lateral, incluido el mínimo de 20 mm en AP, RF, TR y MM, está en Comparación de precios. Una lista inicial según el trabajo está en Aplicaciones de máquinas para letras corpóreas.
Toque una serie para revisar sus modelos, rango de trabajo y flujo de producción.
Dobladoras de letras corpóreas multimaterial
- Más adecuada para
- Trabajos con varios materiales y sistemas de perfiles de aluminio
- Materiales
- Aluminio (perfil, plano, Channelume y superaluminio), acero inoxidable, chapa galvanizada, hierro y cobre
- Rango de trabajo
- Altura lateral ≤160 / 200 mm; Al 0.3–1.2 mm; SS 0.3–1.5 mm; R≥3.5 mm
- Modelos
- MM160 / MM200
- Flujo principal
- Alimentación, enderezado, corte y doblado con doble cuchilla automáticos
Dobladora automática de aluminio con muescado y plegado
- Más adecuada para
- Laterales anchos de aluminio plano, muescados y plegados
- Materiales
- Aluminio plano
- Rango de trabajo
- Altura lateral 20–220 mm; 0.8–1.1 mm; R≥8 mm
- Modelos
- NF220
- Flujo principal
- Alimentación, muescado dentado, plegado de bordes, curvado y corte final
Dobladoras de perfiles de aluminio y marcos para rótulos
- Más adecuada para
- Marcos, cajas de luz con forma y perfiles decorativos
- Materiales
- Perfiles de aluminio
- Rango de trabajo
- Altura lateral 8–120 mm; espesor 0.6–1.2 mm; confirme el arco con el plano de la sección transversal
- Modelos
- PF60 / PF80
- Flujo principal
- Conformado unidireccional en PF60; conformado unidireccional y bidireccional en PF80
Dobladora de letras corpóreas de acero inoxidable
- Más adecuada para
- Letras de acero inoxidable, chapa galvanizada, hierro y aluminio plano
- Materiales
- Acero inoxidable, chapa galvanizada, hierro y aluminio plano
- Rango de trabajo
- Altura lateral 20–130 / 20–220 mm; 0.3–1.2 mm; R≥5 mm
- Modelos
- FM130 / FM220
- Flujo principal
- Alimentación por pinza, ranurado, doblado alterno y punzonado automático
Dobladora de letras corpóreas de aluminio
- Más adecuada para
- Perfiles de aluminio, aluminio plano, bobina para plegado y Channelume
- Materiales
- Perfil de aluminio, aluminio plano, bobina para plegado y Channelume
- Rango de trabajo
- Altura lateral ≤130 mm; 0.3–1.2 mm; R≥7 mm
- Modelos
- AP130
- Flujo principal
- Alimentación, ranurado y doblado automáticos
Dobladora de letras corpóreas para aluminio y ChannelumeDetalle verificado del conjunto de alimentación y doblado RF130
- Más adecuada para
- Perfil de aluminio, aluminio plano y Channelume
- Materiales
- Perfil de aluminio, aluminio plano y Channelume
- Rango de trabajo
- Altura lateral ≤130 mm; 0.3–1.2 mm; R≥3.5 mm
- Modelos
- RF130
- Flujo principal
- Alimentación por rodillos, ranurado, doblado y corrección en bucle cerrado
Dobladoras de aluminio para letras sin moldura (sin borde)
- Más adecuada para
- Letras compactas sin borde de aluminio plano
- Materiales
- Aluminio plano y cinta de borde blando 3D
- Rango de trabajo
- Altura lateral ≤100 mm; 0.3–0.8 mm; R≥3.5 mm
- Modelos
- TR1 / TR2
- Flujo principal
- Alimentación, ranurado y doblado automáticos
RESUMEN PARA LA DECISIÓN DE COMPRA
Compare las ventajas y limitaciones de cada flujo
Una preselección es un punto de partida, no un compromiso sobre el modelo. Utilice estas cuatro diferencias para decidir qué serie técnica merece la siguiente revisión.
Cuando el muescado y el plegado automáticos son prioritarios
El muescado dentado automático y el plegado de bordes se definen en la Guía de muescado, rebordeado y ranurado para letras corpóreas.
- Confirme la altura lateral, el espesor, el radio, el patrón de muescas y la necesidad de plegado de bordes.

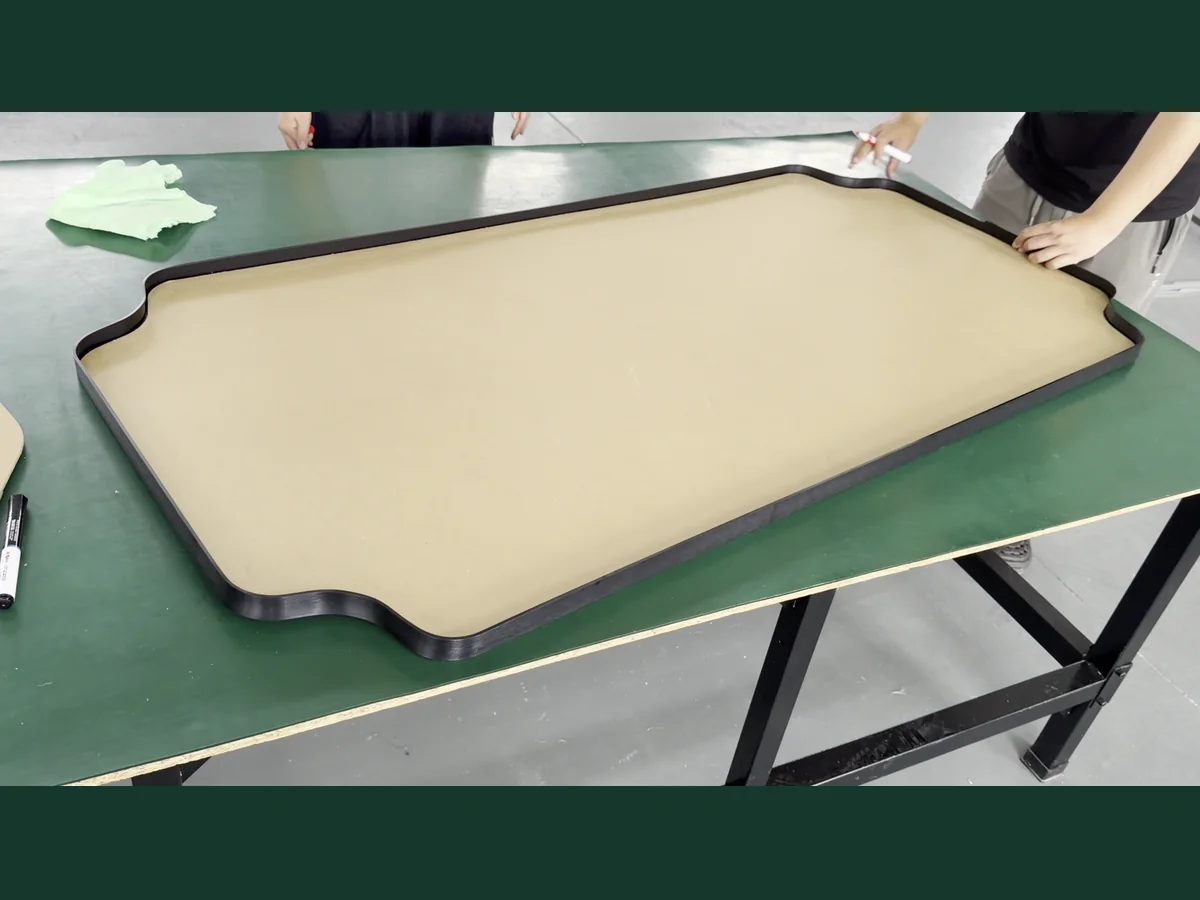

Cuando la sección del perfil apunta a PF
Elija PF60 para figuras unidireccionales. Elija PF80 cuando el perfil requiera conformado unidireccional o bidireccional.
- Ambos modelos admiten una altura lateral de 8–120 mm; envíe la figura terminada, la sección transversal, el espesor de pared y el arco necesario.
- Los ejemplos visuales solo muestran PF60; no demuestran la configuración PF80 ni el conformado bidireccional.
¿AP130, RF130 o la serie MM?
El perfil, la banda plana, la bobina y Channelume corresponden a una serie en la Guía de materiales para letras corpóreas.
- Envíe la sección transversal del material para que un ingeniero confirme la serie adecuada.
PARÁMETROS CLAVE
Parámetros que deciden la serie
Cada fila dice qué decide el parámetro y dónde está el límite de toda la línea. Los números de cada modelo siguen en la tabla de comparación.
| Material y formato | La forma del material, no solo el nombre del metal, decide la alimentación y el conformado. La línea dobla metal. Qué forma corresponde a cada serie está en Guía de materiales para letras corpóreas. |
|---|---|
| Espesor del material | La mayoría de las series doblan 0.3–1.2 mm. MM160 y MM200 aceptan acero inoxidable hasta 1.5 mm. Un aluminio o una chapa galvanizada más gruesos se anotan solo al hacer el pedido. NF220 solo trabaja aluminio plano de 0.8–1.1 mm. |
| Altura lateral | El lado más alto de la línea es 220 mm, en FM220 y NF220, y el límite es la altura lateral, no el tamaño de la letra. Cómo leer la altura lateral está en Comparación de precios. |
| Radio mínimo de doblado | El radio mínimo de doblado decide qué letra tan pequeña y qué arco interior tan cerrado puede formar la serie. El radio publicado más cerrado es R3.5 mm, en MM, RF130 y TR. Los marcos PF tienen un valor nominal de R50 mm, confirmado con un doblez de prueba sobre el perfil real. Compare el arco interior más cerrado de su propio archivo. |
| Operaciones automáticas necesarias | Qué operación corresponde a cada serie está en la Guía de muescado, rebordeado y ranurado para letras corpóreas. |
ANTES DE LA PRIMERA LETRA
Qué necesita antes de la primera letra
Tenga listos los puntos de taller siguientes antes de la primera letra. El plazo, la garantía, el marcado CE y la formación están en Por qué trabajar con SENQ CNC.
Alimentación eléctrica
Las especificaciones del modelo indican 220 V. La tensión y el tipo de enchufe se configuran según la norma del destino, por ejemplo UE o EE. UU., como se acuerde en la cotización. Prepare una toma por encima de la potencia de la máquina (unos 2500 W en la mayoría de los modelos; MM y NF220 son de 3000 W y necesitan una mayor), una tierra firme y una línea que no se comparta con equipos de gran consumo. Añada un estabilizador de tensión si el suministro es inestable.
Aire comprimido
Todas las series excepto PF60 y PF80 necesitan un compresor: unos 500 W, un depósito de 10 L o más, una presión de trabajo de 0.8 MPa y una manguera de 8 mm. MM necesita 4 kW o más y 0.6 m³/min. La presión de aire de FM no debe bajar de 0.4 MPa. PF no usa aire comprimido.
Ordenador y software
Cada máquina se envía con un ordenador. El software está instalado y los parámetros están ajustados. Todos los modelos tienen una interfaz completa en inglés y una interfaz completa en español, con todas las funciones abiertas.
Un archivo de producción
El doblado automático exige un archivo de producción, y todos los modelos aceptan DXF. Envíe el material, el espesor, la altura lateral y el radio mínimo con ese archivo. La preparación está en Guía para preparar archivos DXF de letras corpóreas.
Tres comprobaciones de puesta a punto
Cada máquina SENQ, incluida NF220 y las dobladoras de marcos PF60/PF80, usa tres comprobaciones de puesta a punto después de la entrega y después de cualquier cambio de material o de utillaje: longitud de alimentación, ranurado automático y fuerza de doblado de arcos. El software tiene un botón para cada una. Mida el resultado, introdúzcalo y repita hasta que coincida.
Pruebe primero su propio archivo
Solicite una prueba con el archivo del cliente mediante un DXF representativo. El resultado habitual es un video grabado de la máquina en marcha. La visión remota en directo con un ingeniero está disponible con cita. Para una letra cerca de un límite de la máquina, envíe cerca de 1 m del mismo lote de material para un doblado de prueba real. Revisar solo el archivo no es un doblado de prueba.
FUERA DE LA MÁQUINA
Qué no hacen estas máquinas
Cada máquina SENQ forma solo un lateral metálico o un marco. El trabajo siguiente no se hace en ninguna máquina de la línea.
| Caras, fondos, soldadura e iluminación | La máquina forma solo el lateral. El corte de la cara y del fondo, la soldadura y el montaje del LED son pasos posteriores y necesitan otros equipos. Con solo la dobladora, el taller recibe el lateral. |
|---|---|
| Laterales de acrílico o PVC | Las máquinas no doblan acrílico ni PVC. Doblan metal: aluminio, acero inoxidable, chapa galvanizada, hierro y cobre. El acrílico sigue sirviendo como cara, y el lateral se hace en aluminio o acero inoxidable. |
| Letras macizas, talladas y de espuma | La línea no hace letras macizas de corte plano o talladas, letras de madera tallada ni letras de espuma. |
| Letras conformadas al vacío y por calor | La línea no hace letras conformadas al vacío ni letras de acrílico conformadas por calor. |
| Letras de tubo de neón y de neón flexible LED | La línea no hace letras de tubo de neón ni letras de neón flexible LED. |
| Laterales de más de 220 mm | Un lateral de más de 220 mm queda fuera de todas las series y tiene que hacerse por tramos. |
| Material por encima del límite de la serie | La línea no dobla chapa más gruesa que el límite de espesor publicado de esa serie. |
| Letras sin borde de acero inoxidable | Ninguna máquina forma a la vez acero inoxidable y un lateral sin borde. Véase Letras corpóreas compactas sin borde. |
| Marcos en una dobladora de letras | PF60 y PF80 doblan marcos, no letras, y una dobladora de letras no forma marcos. Véase Conformado de marcos, cajas de luz y perfiles. |
PREGUNTAS SOBRE LA SELECCIÓN
Antes de elegir una serie
¿Qué hace una máquina dobladora de letras corpóreas?
Forma fleje, perfil o bobina metálicos en un lateral a partir de un archivo de producción. El corte de la cara, la soldadura y el montaje del LED ocurren fuera de la máquina.
¿Qué serie debo revisar primero para trabajos generales de letras corpóreas?
Empareje primero el material y el lateral, y después compare la altura lateral documentada, el espesor y el radio mínimo. La comparación de especificaciones enumera los límites publicados. La cotización confirma la serie.
¿Cuándo encaja mejor NF220?
NF220 es la serie específica para el muescado dentado automático y el plegado de bordes. Consulte NF220 y Laterales muescados y plegados.
¿Qué serie es para marcos y perfiles conformados?
Los marcos y los perfiles conformados empiezan en PF. Consulte PF60 / PF80 y Conformado de marcos, cajas de luz y perfiles.
¿Qué letra tan pequeña pueden doblar las máquinas?
Compare el arco interior más cerrado de su archivo con el radio mínimo de doblado: R3.5 mm en MM, RF130 y TR; R5 mm en FM; R7 mm en AP130; R8 mm en NF220. Los marcos PF usan un valor nominal de R50 mm, confirmado con un doblez de prueba sobre el perfil.
¿Cuál es el lateral más alto que puede doblar la línea?
Ninguna serie supera el lado más alto indicado en Qué no hacen estas máquinas.
¿Qué necesito en el taller antes de que llegue la máquina?
La lista de comprobación del taller está en Qué necesita antes de la primera letra.
¿Qué formatos de archivo aceptan las máquinas?
Los formatos por modelo están en Comparación de precios. La preparación del archivo está en Guía para preparar archivos DXF de letras corpóreas.
¿Puede SENQ probar mi archivo antes de que pida la máquina?
Sí. La forma de entrega de la prueba con el archivo del cliente está en Qué necesita antes de la primera letra.
¿Pueden las máquinas doblar laterales de acrílico o PVC?
No. Las máquinas doblan laterales de metal. El acrílico sigue sirviendo como cara, y el lateral se hace en aluminio o acero inoxidable.
¿Pueden la alimentación y el enchufe coincidir con la norma de mi país?
Sí. La tensión y el tipo de enchufe siguen la norma del destino acordada en la cotización. La nota de alimentación está en Qué necesita antes de la primera letra. Indique la tensión del taller y el tipo de enchufe al solicitar la cotización.
¿Qué debo enviar para una recomendación fiable?
Envíe el material, el espesor, la altura lateral, el radio mínimo y un archivo de producción típico, preparado como se describe en Guía para preparar archivos DXF de letras corpóreas.
SOLICITAR UNA RECOMENDACIÓN DE SERIE
Envíe sus requisitos de producción
Indique la aplicación, el formato y la calidad del material, el espesor, la dimensión máxima de trabajo, el radio mínimo, las operaciones automáticas necesarias y un archivo de producción representativo que pueda compartir después del contacto. Un ingeniero de SENQ confirmará la serie inicial y la configuración específica del pedido antes de cotizar. Envíe los requisitos de forma segura para iniciar la revisión.
