MM160 / MM200 · МУЛЬТИМАТЕРИАЛЬНАЯ СЕРИЯ
Мультиматериальные бортогибы MM160 / MM200 для объемных букв
Обрабатывайте документированные алюминиевые системы и изделия из черных металлов на одной платформе подачи, резки и гибки двумя инструментами. Выбирайте MM160 для боковой высоты до 160 мм или MM200 для боковой высоты до 200 мм.
Боковая высота
Толщина алюминия
Толщина нержавеющей стали
Минимальный радиус гибки
ВЫБОР ПОКУПАТЕЛЯ И СООТВЕТСТВИЕ ЗАДАЧЕ
MM160 или MM200: какая подходит вашему цеху?
Сначала оцените соответствие задаче, затем подтвердите точный материал, геометрию, инструмент и объем поставки в коммерческом предложении. Перед отправкой материала и производственного файла изучите Руководство по материалам для объемных букв и Руководство по подготовке DXF для объемных букв, чтобы определить серию и подготовить файл. Задачи, в которых указана эта серия, описаны на Гибка стандартных объемных букв и Один станок для нескольких задач объемных букв. Компактные безрамочные буквы начинаются с TR1 / TR2. Сравнение цен указывает документированные пределы всех 11 моделей.
Лучше всего подходит для
Производств вывесок, которые наряду с алюминиевыми профилями или рулонными материалами обрабатывают документированные нержавеющую сталь, оцинкованный лист, железо, медь или Channelume.
Выбирайте по боковой высоте
Выбирайте MM160 для работы до 160 мм. Выбирайте MM200, когда требуемая боковая высота достигает 200 мм; другие различия моделей не опубликованы.
Не подходит для
Задач, зависящих от специализированного процесса зубчатой насечки и загиба кромки, формования профильных рам или функции конкретной модели за пределами опубликованных диапазонов материала и радиуса.
ХАРАКТЕРИСТИКИ
Сравнение MM160 и MM200
Обе конфигурации используют одну и ту же документированную платформу подачи, резки и гибки. Единственное подтвержденное различие моделей — заявленный предел боковой высоты. Выделение обозначает документированное различие, а не превосходство модели. Как читать боковую высоту, написано в сравнении спецификаций бортогибов для объемных букв. Эта серия не обещает боковую высоту ниже 20 мм.
MM160
- Боковая высотаMODEL DIFFERENCE
- 160 мм
- Принцип работы
- Автоматическая подача, правка, резка и гибка
- Обрабатываемые материалы
- Алюминий (профиль, плоский, Channelume и супералюминий), нержавеющая сталь, оцинкованный лист, железо и медь
- Толщина алюминия
- 0.3-1.2 мм; алюминий 2 мм указывается при заказе
- Толщина нержавеющей стали
- 0.3-1.5 мм
- Толщина оцинкованного листа
- До 1.2 мм; 1.5 мм указывается при заказе, рекомендуемая высота борта ≤100 мм
- Толщина железа и меди
- 0.3-1.2 мм
- Минимальный радиус гибки
- R >= 3.5 мм
- Точность по длине
- 0.1 мм/м
- Поддерживаемые форматы файлов
- DXF, AI, PLT
- Система резки
- Сервоприводная прорезка пазов и фреза с регулируемым углом поворота
- Система гибки
- Сервоприводная система попеременной гибки двумя ножами
- Общая мощность
- 3000 W
- Габариты станка
- 1900 x 900 x 1600 мм
- Масса
- 570 kg
- Напряжение
- 220 V
- Рабочее давление воздуха
- 0.3-0.8 MPa
- Компьютер в комплекте
- Поставляется с компьютером; программное обеспечение установлено, параметры заданы.
MM200
- Боковая высотаMODEL DIFFERENCE
- 200 мм
- Принцип работы
- Автоматическая подача, правка, резка и гибка
- Обрабатываемые материалы
- Алюминий (профиль, плоский, Channelume и супералюминий), нержавеющая сталь, оцинкованный лист, железо и медь
- Толщина алюминия
- 0.3-1.2 мм; алюминий 2 мм указывается при заказе
- Толщина нержавеющей стали
- 0.3-1.5 мм
- Толщина оцинкованного листа
- До 1.2 мм; 1.5 мм указывается при заказе, рекомендуемая высота борта ≤100 мм
- Толщина железа и меди
- 0.3-1.2 мм
- Минимальный радиус гибки
- R >= 3.5 мм
- Точность по длине
- 0.1 мм/м
- Поддерживаемые форматы файлов
- DXF, AI, PLT
- Система резки
- Сервоприводная прорезка пазов и фреза с регулируемым углом поворота
- Система гибки
- Сервоприводная система попеременной гибки двумя ножами
- Общая мощность
- 3000 W
- Габариты станка
- 1900 x 900 x 1600 мм
- Масса
- 570 kg
- Напряжение
- 220 V
- Рабочее давление воздуха
- 0.3-0.8 MPa
- Компьютер в комплекте
- Поставляется с компьютером; программное обеспечение установлено, параметры заданы.
МАТЕРИАЛЫ О СТАНКЕ
Посмотрите систему резки и гибки MM
Эти изображения узлов станка подготовлены по предоставленной документации MM и помогают изучить документированные механизмы станка.

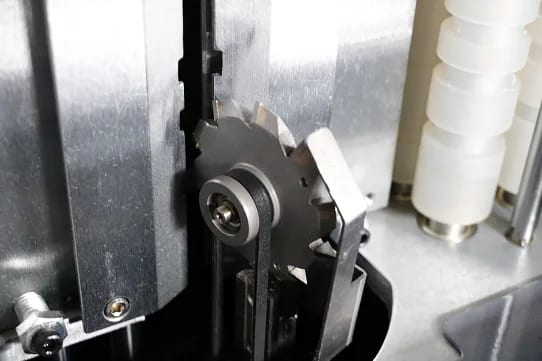

Фреза с регулируемым углом поворота
Документированная фреза 75 мм выполняет отрезку и позволяет регулировать угол и скорость резки под алюминиевую заготовку.

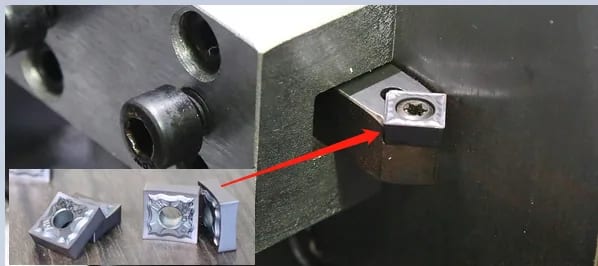

Твердосплавная строгальная пластина
В спецификации продукции документирована восьмигранная твердосплавная пластина для стабильной прорезки пазов и практического повторного использования каждой режущей кромки.
Два попеременно работающих инструмента гибки
Сменные комплекты гибочного инструмента охватывают алюминиевые системы и документированный процесс для нержавеющей стали и сложных форм.
Подтверждение результата готовой буквы
Предоставленный документ MM содержит этот образец готовой металлической буквы как подтверждение области применения; для проверки под вашу задачу отправьте собственный файл.
ПОСТАВКА И ПОДДЕРЖКА
Поставка, гарантия и обучение
Гарантия, обучение, отгрузка и экспорт относятся ко всей линейке и описаны на странице Почему SENQ.
Поставка
Стандартные конфигурации готовятся к отгрузке по графику, указанному в коммерческом предложении.
Гарантия и маркировка CE
Гарантия 1 год, пожизненная техническая поддержка и маркировка CE относятся ко всей линейке; подробности на странице Почему SENQ.
Обучение и OEM/ODM
Обучение на заводе, на месте или удаленно; стандартный OEM от 1 единицы на документированной серии SENQ, а запросы ODM проходят инженерную оценку (OEM/ODM).
ВОПРОСЫ И ОТВЕТЫ
Вопросы о MM до запроса коммерческого предложения
В чем различие между MM160 и MM200?
Опубликованная спецификация продукции показывает одинаковую платформу обработки и рабочие диапазоны, кроме максимальной ширины материала: 160 мм для MM160 и 200 мм для MM200.
Какие материалы документированы для серии MM?
В спецификации продукции указаны алюминиевые системы, нержавеющая сталь, оцинкованный лист, железо, медь и Channelume. Точную геометрию профиля и состояние материала следует проверить до подготовки коммерческого предложения.
Какие файлы чертежей можно отправить?
В опубликованной спецификации продукции указаны DXF, AI и PLT. Вместе с файлом укажите материал, толщину, боковую высоту и минимальный радиус.
ЗАПРОС ЦЕНЫ MM160 / MM200
Подтвердите MM160 / MM200 по вашему производственному файлу
Сообщите тип и толщину материала, боковую высоту, минимальный радиус и приложите репрезентативный производственный файл. В коммерческом предложении будут подтверждены MM160 или MM200, соответствие инструмента, инженерные коммуникации, входящие в комплект позиции, объем поддержки и коммерческие условия. Отправьте форму, чтобы безопасно передать эти требования в SENQ CNC; файлы отправляйте только после подтверждения переписки по электронной почте или WhatsApp.
