NF220 · AUTOMATISCHES AUSKLINKEN UND FALZEN
NF220 automatische Profilbuchstaben-Biegemaschine zum Ausklinken und Falzen
Automatisieren Sie Wechselgreifer-Zuführung, Zahnausklinken, Kantenfalzen, Bogenformen und abschließendes Trennen für dokumentierte Zargen aus flachem Aluminium mit 20 bis 220 mm Höhe.
Seitenhöhe
Aluminiumdicke
Kleinster Biegeradius
Vollservosteuerung
KAUFENTSCHEIDUNG UND EIGNUNG
NF220: Passt diese Maschine zu Ihrer Werkstatt?
Beginnen Sie mit der Eignung für die Anwendung und bestätigen Sie anschließend genaues Material, Geometrie, Werkzeuge und Lieferumfang im Angebot. Prüfen Sie für Verfahrensgrenzen und Dateivorbereitung Leitfaden zum Ausklinken, Bördeln und Schlitzen von Profilbuchstaben und DXF-Datei für Profilbuchstaben vorbereiten, bevor Sie Material und Produktionsdatei senden. Die Aufgabe, die diese Baureihe nennt, steht unter Ausgeklinkte und gefalzte Zargen. Der Preisvergleich für Profilbuchstaben-Biegemaschinen nennt die dokumentierten Grenzen aller 11 Modelle.
Am besten geeignet für
Zargen aus flachem Aluminium, die in einem dokumentierten Arbeitsablauf automatisch zahnausgeklinkt, an der Kante gefalzt, bogenförmig geformt und abschließend getrennt werden müssen.
Arbeitsbereich bestätigen
Nutzen Sie die veröffentlichten Werte von 20–220 mm Seitenhöhe, 0.8–1.1 mm Dicke und mindestens 8 mm Biegeradius für die erste Eignungsprüfung und senden Sie anschließend die tatsächliche Datei.
Weniger geeignet für
Aluminiumprofile, Bandmaterial zum Falzen, Edelstahl oder die Fertigung verschiedener Metalle. Vergleichen Sie diese Materialien auf Profilbuchstaben-Biegemaschinen. NF220 ist der notcher für flaches Aluminium.
SPEZIFIKATIONEN
Technische Parameter der NF220
Die Längengenauigkeit beträgt 0.2 mm/m. Verpackungsmaß und Bruttogewicht gelten für das Versandpaket, nicht für das Nettomaß oder Nettogewicht der Maschine. Nettomaß und Nettogewicht sind nicht angegeben. Wie die Seitenhöhe zu lesen ist, steht im Preisvergleich für Profilbuchstaben-Biegemaschinen.
NF220
- Seitenhöhe
- 20-220 mm
- Bearbeitungsmaterial
- Flaches Aluminium
- Kleinster Biegeradius
- R >= 8 mm
- Materialdicke
- 0.8-1.1 mm
- Automatisierter Arbeitsablauf
- Zuführen, Zahnausklinken, Kantenfalzen, Bogenbiegen und Trennen
- Gesamtleistung
- 3000 W
- Servoachsen
- 8 Vollservoachsen
- Längengenauigkeit
- 0.2 mm/m
- Spannung
- 220 V
- Arbeitsluftdruck
- 0.3–0.8 MPa
- Verpackungsmaß
- 2260 × 1000 × 1920 mm
- Bruttogewicht
- 926 kg
- Unterstützte Dateiformate
- DXF, AI, PLT
- Mitgelieferter Computer
- Wird mit einem Computer geliefert; Software ist installiert und Parameter sind eingestellt.
MASCHINENNACHWEISE
Arbeitsschritte zum Ausklinken und Falzen mit NF220 ansehen
Diese Detailbilder wurden aus dem bereitgestellten NF220-Produktblatt aufbereitet und zeigen die tatsächlichen Maschinenmechanismen und geformten Ergebnisse.

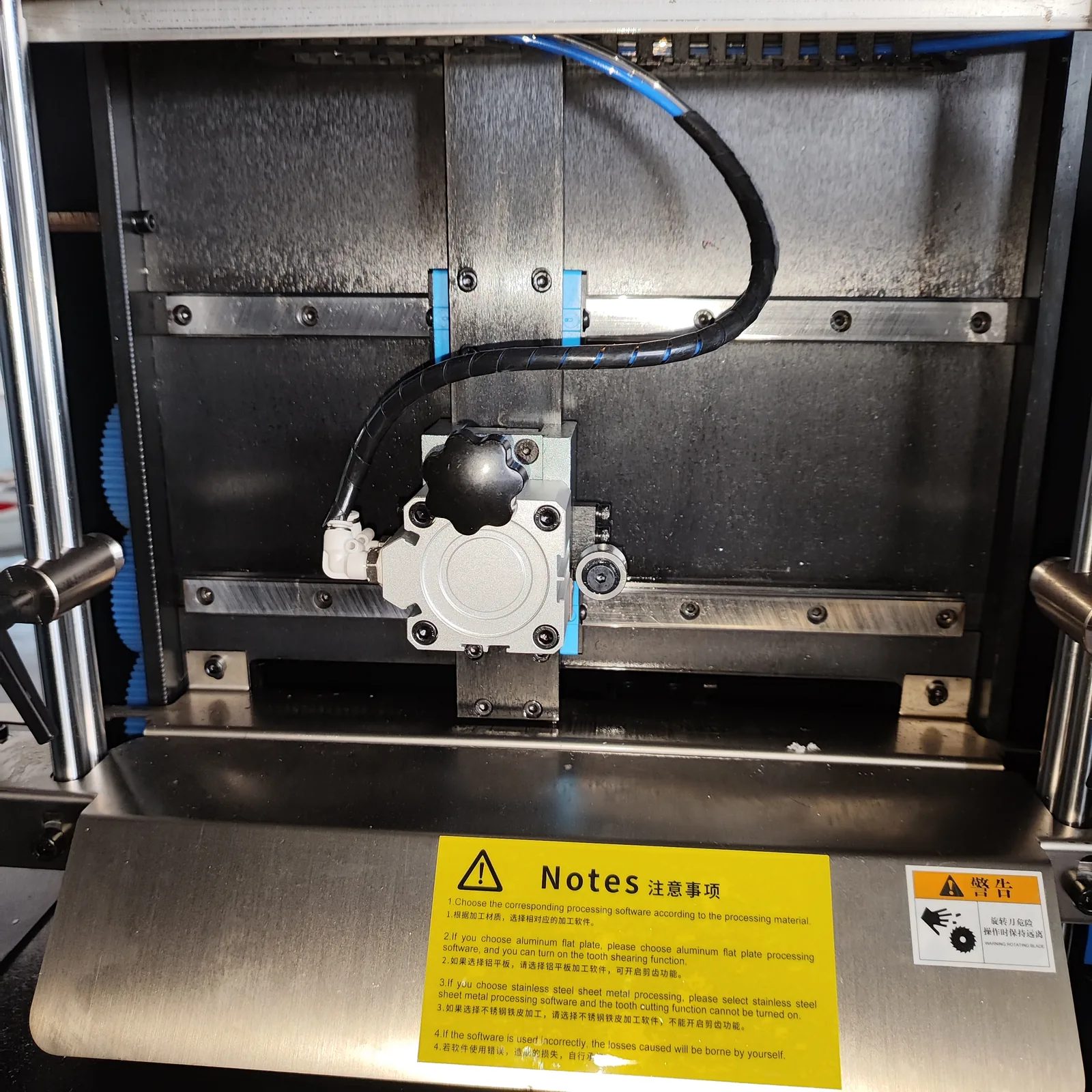

Zuführ- und Schneidstation
Das Quellbild zeigt den internen Materialweg vor den Stufen Ausklinken, Falzen, Formen und Trennen.

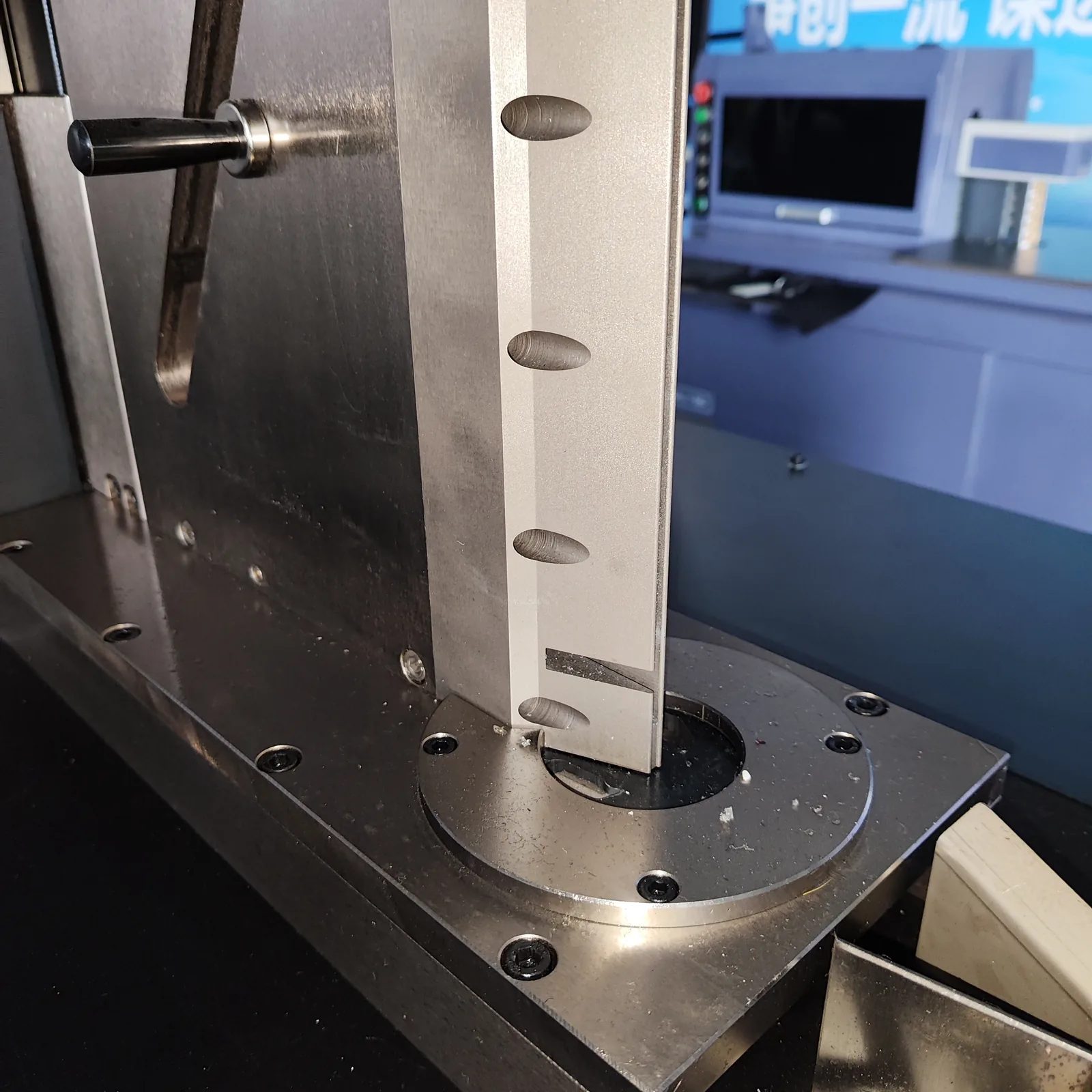

Kantenfalzeinheit
Dieser modellspezifische Mechanismus führt das dokumentierte automatische Falzen aus, nachdem die erforderliche Zahnausklinkung vorbereitet wurde.

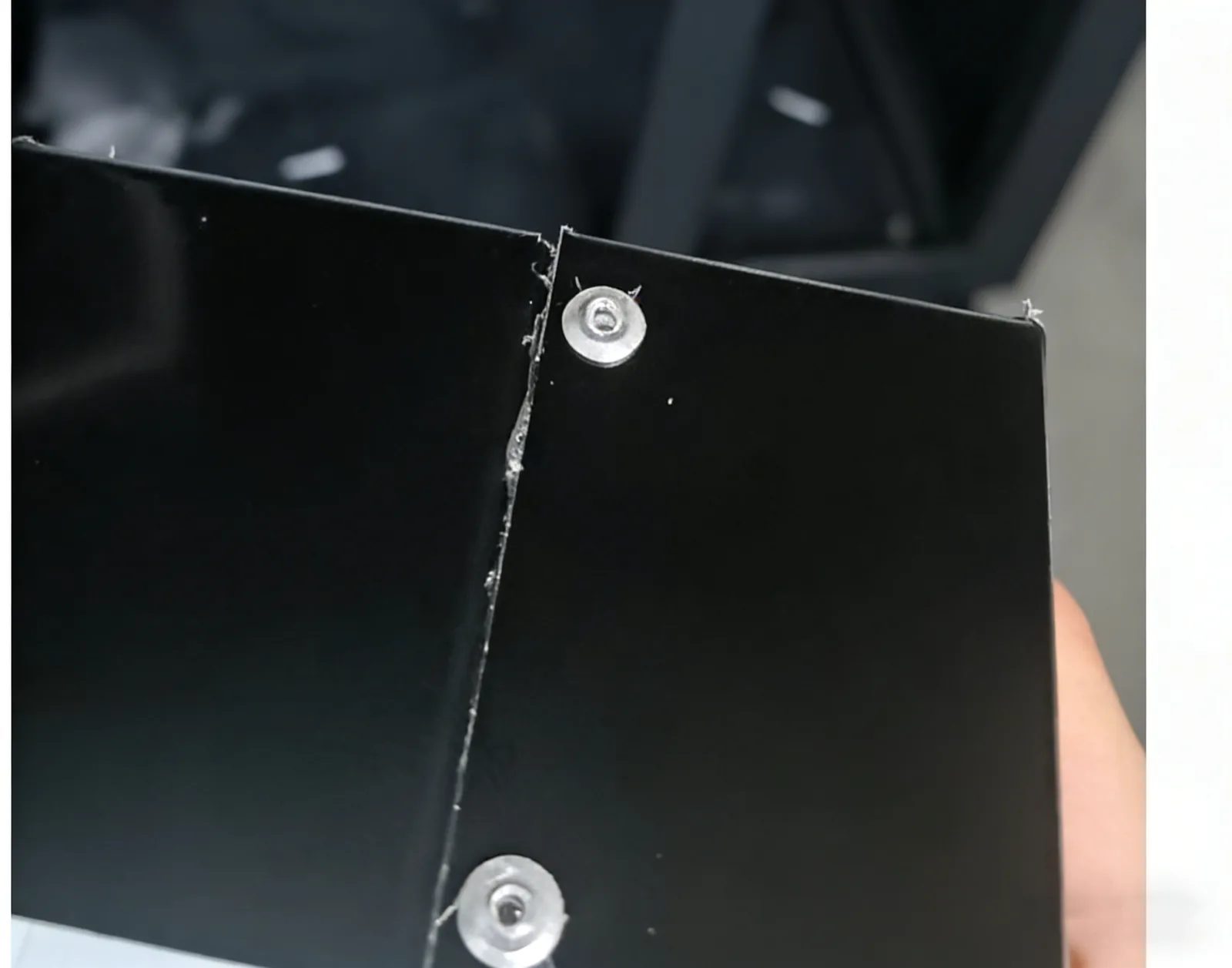

Ergebnis der ausgeklinkten Verbindung
Die Produktspezifikation enthält diese Nahaufnahme einer vorbereiteten Verbindung aus flachem Aluminium, um das Ausklinkergebnis zu zeigen.

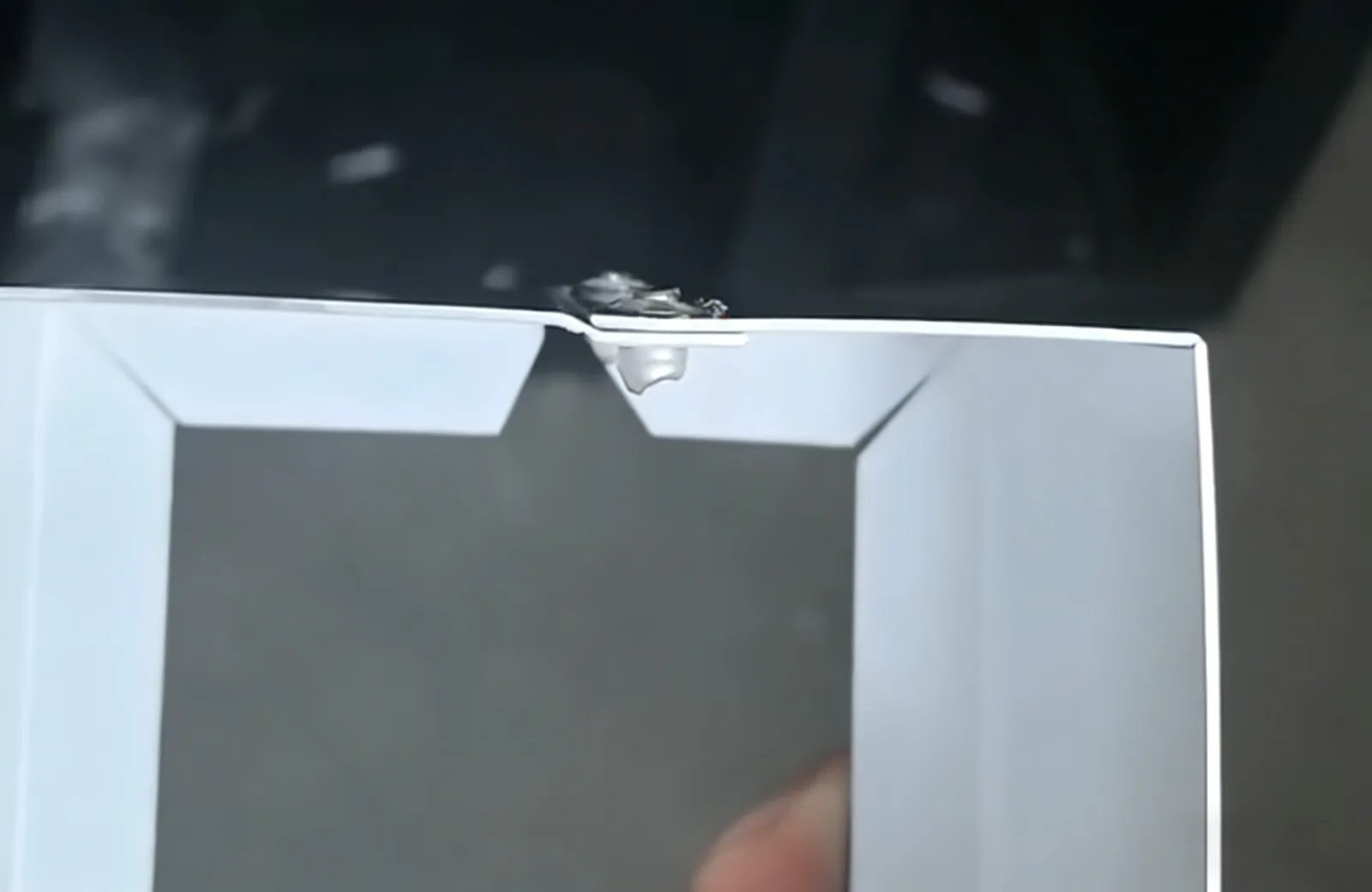

Nachweis der gefalzten Zarge
Dieses fertige Zargenmuster zeigt die kombinierte Ausklink- und Falzgeometrie. Senden Sie für eine aufgabenspezifische Prüfung Ihre eigene Datei.
LIEFERUNG UND SUPPORT
Lieferung, Garantie und Schulung
Garantie, Schulung, Versand und Export gelten für die ganze Linie und stehen unter Warum SENQ.
Lieferung
Standardkonfigurationen werden zu dem im Angebot genannten Termin versandbereit gemacht.
Garantie und CE-Kennzeichnung
Die 1-Jahres-Garantie, der lebenslange technische Support und die CE-Kennzeichnung gelten für die ganze Linie; die Angaben stehen unter Warum SENQ.
Schulung und OEM/ODM
Schulung im Werk, vor Ort oder aus der Ferne; Standard-OEM ab 1 Einheit auf einer dokumentierten SENQ-Baureihe, und ODM-Anfragen gehen in eine Entwicklungsprüfung (OEM/ODM).
FAQ
Fragen zur NF220 vor der Angebotsanfrage
Gehört NF220 zur Produktlinie AP130?
Nein. AP130 ist eine separate Produktlinie für Aluminiumprofile, flaches Aluminium, Bandmaterial zum Falzen und Channelume. NF220 ist eine spezielle automatische Ausklinkmaschine für Zargen aus flachem Aluminium mit 20-220 mm Höhe.
Welcher Materialbereich ist dokumentiert?
Die Produktspezifikation nennt flaches Aluminium mit 0.8 bis 1.1 mm Dicke, eine Seitenhöhe von 20 bis 220 mm und einen kleinsten Biegeradius von 8 mm.
Welche Schritte automatisiert NF220?
Das Dokument nennt Wechselgreifer-Zuführung, Zahnausklinken, Kantenfalzen, Bogenbiegen und abschließendes Trennen unter achtachsiger Vollservosteuerung.
PREIS FÜR NF220 ANFRAGEN
NF220 für Ihre Produktionsdatei bestätigen
Nennen Sie Dicke des flachen Aluminiums, Seitenhöhe, kleinsten Radius, erforderliche Toleranz und eine repräsentative Produktionsdatei. Das Angebot bestätigt die Prozesseignung der NF220, Werkzeuge, Toleranzanforderung, Versorgungsanforderungen, enthaltene Positionen, Supportumfang und kaufmännische Bedingungen. Senden Sie das Formular, um diese Anforderungen sicher an SENQ CNC zu übermitteln; teilen Sie Dateien erst nach einer bestätigten E-Mail- oder WhatsApp-Unterhaltung.
